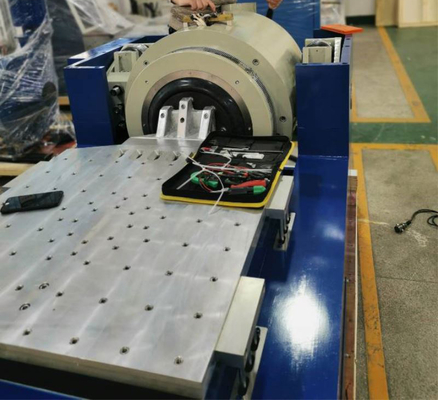

Wibrator 40kN do testów awioniki, stół 1500x1500mm

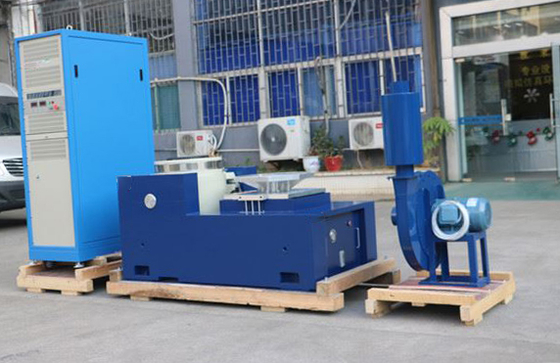

Wysokowytrzymały wstrząsnik wibracyjny do testowania samolotów w celu symulacji wysokości

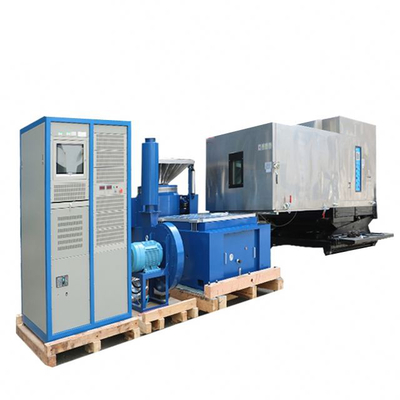

NaszeWysokowytrzymały wstrząsacz wibracyjny do badań lotniczychjest najnowocześniejszym zintegrowanym systemem zaprojektowanym do rygorystycznej kwalifikacji elektroniki lotniczej.Komora badawcza symulacji wysokości, pozwalając na wystawianie krytycznej elektroniki lotniczej na precyzyjne napięcia dynamiczne i warunki atmosferyczne występujące podczas lotu.Poprzez replikowanie drgań silników i kadłubów samolotów, jednocześnie symulując ciśnienie na dużych wysokościach.Nasz system jest niezbędny do zapewnienia niezawodności i bezpieczeństwa w najbardziej wymagających warunkach.

Kluczowe cechy

• Zintegrowane badanie wieloobciążeniowe:Wykonuje jednoczesne symulacje drgań i wysokości w jednej, bezproblemowej operacji..

• Wielkiej mocy wibracje:Nasz silny elektrodynamiczny wstrząsacz dostarcza energii potrzebnej do testowania dużych i ciężkich stojaków, ładunków i komponentów strukturalnych.Zapewniając dokładne i powtarzalne profile drgań, które spełniają rygorystyczne normy lotnicze, takie jak:Wymagania dotyczące:a takżeRTCA DO-160.

• Dokładna symulacja wysokości:Zintegrowana komora precyzyjnie symuluje zmiany ciśnienia od poziomu morza do bardzo dużych wysokości (np. do 100 000 + stóp).Jest to kluczowe dla oceny wpływu obniżonego ciśnienia powietrza na elementy elektroniczne, złącza i materiały.

• szeroki zakres temperatury (nieobowiązkowy):Wiele konfiguracji oferuje rozszerzony zakres temperatur w komorze wysokościowej (np.-70°C do +180°C), umożliwiające połączone badania drgań, wysokości i ekstremalnych temperatur.

• Zaawansowany zintegrowany system sterowania:Mocny sterownik bezproblemowo synchronizuje profile drgań z cyklami ciśnienia na wysokości (i temperatury, jeśli jest wyposażony), umożliwiając programowanie złożonych,sekwencje testowe symulacji lotu w świecie rzeczywistym.

• Kompleksowe pozyskiwanie danych:Kontynuuje monitorowanie i rejestrowanie wszystkich parametrów środowiskowych (wysokość, temperatura) oraz danych wibracyjnych (przyspieszenie, przemieszczenie), zapewniając szczegółowe informacje do analizy i sprawozdań o zgodności.

• Robustna konstrukcja:Zbudowany z komponentów lotniczych i próżnioodłącznej komory zaprojektowanej dla długotrwałej niezawodności w ciągłej, wymagającej pracy.

• Zastosowalne urządzenia testowe:Nasz zespół inżynierów projektuje i produkuje urządzenia specyficzne dla poszczególnych zastosowań w celu bezpiecznego montażu różnych jednostek lotniczych, zapewniając optymalną transmisję naprężenia i integralność badań.

Specyfikacje techniczne

• Nominalna siła sinus/naukowa/derująca:4,000 kgf / 4,000 kgf / 8,000 kgf

• Masę armatury:35 kg

• Zakres częstotliwości:5 ‰ 3000 Hz

• Wielkość wkładek (standardowa):M10

• Maksymalny/kontynuacyjny przemieszczanie p-p:100 mm / 90 mm

• Punkty mocowania obciążenia (standardy):17

• Maksymalna prędkość:10,8 m/s

• Naturalna częstotliwość - oś napędu:3 Hz

• Maksymalna prędkość sinus/random:100 g / 60 g

• Maksymalny wsparcie obciążenia pionowego:500 kg

• Średnica armatury:440 mm

• Wymagania dotyczące przemieszczania:≤1mT (10 gaussów)

• /Fundamentalna częstotliwość rezonansu:2,500 Hz ((nom.) ± 5%

• Wymiar (L x W x H):1, 270 mm x 980 mm x 1,135 mm

• Dopuszczalny moment przewracania armatury:500 Nm

• Waga (nieprzebrana):2,500 kg
