Systemy badania drgań elektrodynamicznych

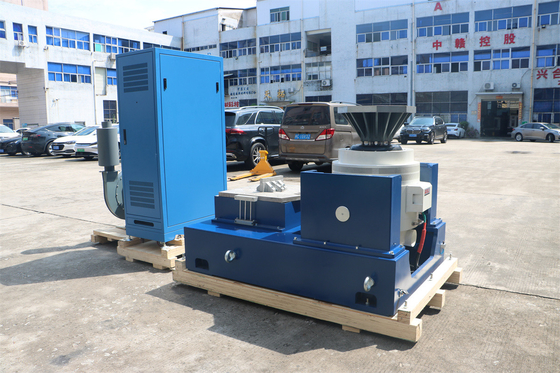

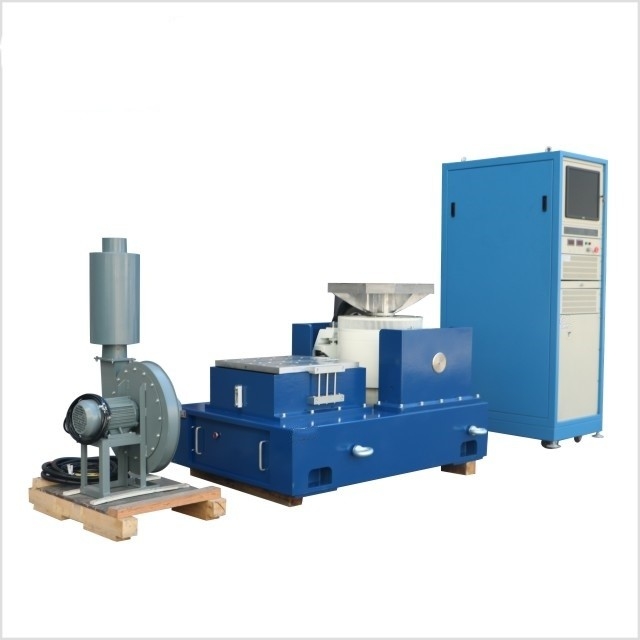

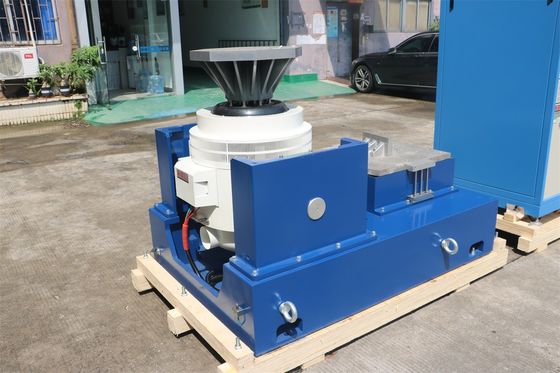

IEC 62133:2012 Elektrodynamiczny wstrząsacz wibracyjny do akumulatorów z ogniwami naładowalnymi

Nazwa marki:	PRECISION
Numer modelu:	VTS-20
MOQ:	1
Price:	$6000
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Wsparcie dostosowane:

OEM ODM

siła sinusoidalna:

20KN

losowa siła:

20KN

siła uderzenia:

40KN

Zakres częstotliwości:

1-3000 Hz

Przesunięcie:

76 mm

Prędkość:

2.0

Rozmiar tabeli:

1200 x 1200 mm

Szczegóły pakowania:

Standardowe opakowanie eksportowe

Możliwość Supply:

100/miesiąc

Podkreślić:

Elektrodynamiczne wstrząsacze wibracyjne do akumulatorów

IEC 62133:2012 Elektrodynamiczny wstrząsacz wibracji

Elektrodynamiczny wstrząsacz dla ogniw ładowalnych

Opis produktu

Wykonanie próby drgań przez urządzenie do drgań dla ogniw i baterii, spełniające wymogi normy IEC 62133:2012

W dzisiejszym świecie napędzanym przez technologię, akumulatory i komórki do ładowania zasilane są szeroką gamą urządzeń.Od przenośnych urządzeń elektronicznych, takich jak smartfony i laptopy, po masowe systemy magazynowania energii i pojazdy elektryczne.Z uwagi na ich wszechobecność i kluczową rolę, jaką odgrywają w zapewnieniu funkcjonalności tych urządzeń, ich niezawodność w różnych warunkach ma największe znaczenie.Norma 2012 zawiera kompleksowe wytyczne dotyczące badań drgań ogniw i akumulatorów ładowalnych, a wstrząsacz wibracyjny zaprojektowany w celu spełnienia tych wymagań stał się niezastąpionym atutem w procesach produkcji baterii i kontroli jakości.

1Znaczenie badań wibracyjnych dla ogniw i baterii do ładowania

Zapewnienie wydajności i bezpieczeństwa urządzenia

Komórki i baterie ładowalne są często poddawane wibracjom podczas transportu, pracy urządzeń, a w niektórych przypadkach z powodu ruchu mechanicznego urządzeń, które zasilają.w pojeździe elektrycznymW przypadku narzędzia elektrycznego bateria jest wstrzymywana podczas użytkowania.Badanie wibracji ma na celu symulację tych rzeczywistych scenariuszy wibracji w kontrolowanym środowisku laboratoryjnym.. Wykonując wibracje w bateriach, producenci mogą zidentyfikować potencjalne problemy, takie jak luźne połączenia wewnętrzne, przesunięcie elektrody lub uszkodzenie obudowy baterii.jeśli nie zostanie wykryte, może prowadzić do zmniejszenia wydajności baterii, skrócenia jej żywotności lub w skrajnych przypadkach, zagrożeń dla bezpieczeństwa, takich jak przegrzanie lub wycieki.Badanie wibracji pomaga zapewnić, że baterie mogą utrzymać swoją wydajność i bezpieczeństwo w warunkach wibracji, zapewniając użytkownikom końcowym zaufanie do niezawodności urządzeń, które zasilają.

Zgodność z normami branżowymi

Norma IEC 62133:2012 jest uznana na całym świecie za punkt odniesienia w zakresie bezpieczeństwa i wydajności ogniw i baterii ładowalnych.Zgodność z tą normą nie tylko zapewnia, że baterie spełniają wymagane poziomy jakości, ale także umożliwia płynną integrację baterii z szerokim zakresem urządzeńProducenci, którzy spełniają tę normę, mogą wykazać niezawodność swoich produktów konsumentom, organom regulacyjnym i producentom urządzeń.Zgodność jest szczególnie istotna w branżach, w których bezpieczeństwo i działanie produktów są ściśle regulowane, takich jak sektor motoryzacyjny i medyczny.

2Rozumienie normy IEC 62133:2012 dotyczącej badań drgań

Kluczowe wymagania normy

Norma IEC 62133:2012 określa szczegółowe wymagania dotyczące badań drgań ogniw i akumulatorów podlegających ładowaniu.poziomy amplitudyZakres częstotliwości zazwyczaj wynosi od kilku herców do kilkuset herców, obejmując spektrum wibracji, które akumulatory mogą napotkać w różnych zastosowaniach.Poziomy amplitudy, mierzone w uproszczeniu (g), są starannie kalibrowane w celu symulacji intensywności drgań w realnych scenariuszach.norma może określać różne poziomy amplitudy dla baterii stosowanych w urządzeniach przenośnych w porównaniu z tymi stosowanymi w maszynach przemysłowychCzas trwania badania jest również jasno określony, zapewniając, że baterie są poddawane wystarczającej ekspozycji drgań w celu dokładnej oceny ich trwałości.

Standaryzacja zapewniania jakości

Norma ta odgrywa kluczową rolę w standaryzacji procesu badania drgań w całym przemyśle akumulatorów.Stanowi on wspólne ramy dla producentów w celu oceny wydajności ich akumulatorówZgodnie z normą IEC 62133:2012 producenci mogą porównywać wydajność różnych modeli akumulatorów i ich chemikaliów, co ułatwia identyfikację obszarów wymagających poprawy.Pomaga również zapewnić, że baterie różnych producentów spełniają spójny poziom jakości., co ma zasadnicze znaczenie dla kompatybilności i niezawodności urządzeń wykorzystujących te baterie.

3Jak działa wibracja

Zasada działania wstrząsacza wibracyjnego

W systemie elektrodynamicznym, w którym urządzenie jest podłączone do systemu elektrodynamicznego lub hydraulicznegoPrąd elektryczny jest stosowany do ruchomego spluwy zawieszonej w polu magnetycznymZgodnie z zasadą lewej ręki Fleminga, powstaje siła, która powoduje, że cewka porusza się.który następnie wibruje umieszczone na nim baterieW systemie hydraulicznym wstrząsacz może generować szeroki zakres częstotliwości i amplitudy wibracji poprzez regulację prądu elektrycznego i właściwości pola magnetycznego.płyn hydrauliczny jest używany do wytwarzania siły, która powoduje wibrację stołu wstrząsającegoPrzepływ i ciśnienie płynu hydraulicznego są kontrolowane w celu uzyskania pożądanego profilu drgań.

Składniki wstrząsacza wibracyjnego

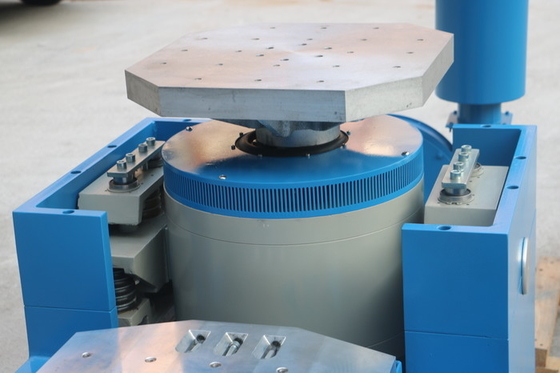

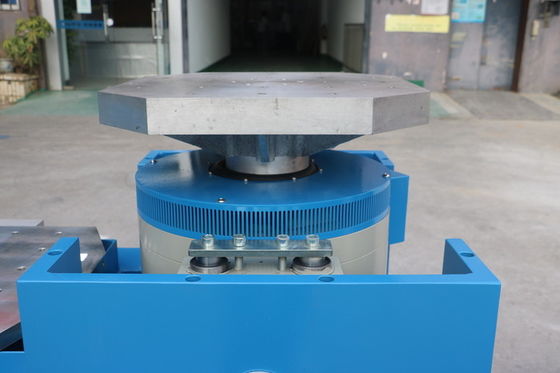

Stół wibracji składa się z kilku kluczowych elementów, na którym umieszczane są komórki i baterie.Jest zaprojektowany tak, aby był płaski i sztywny, aby zapewnić jednolite przenoszenie wibracji na próbki testoweŹródło energii, czy to wzmacniacz mocy elektrycznej w układzie elektrodynamicznym, czy pompa hydrauliczna w układzie hydraulicznym, dostarcza energii potrzebnej do generowania wibracji.Kontroler jest mózgiem systemu., umożliwiając operatorom ustawienie pożądanych parametrów drgań, takich jak częstotliwość, amplituda i czas trwania badania.czujniki, takie jak akcelerometry, służą do pomiaru rzeczywistych poziomów wibracji stołu wstrząsającegoCzujniki te przekazują kontrolerowi informacje zwrotne, umożliwiając regulowanie w czasie rzeczywistym, aby zapewnić, że profil drgań pozostaje w granicach określonych w normie IEC 62133:2012.

4. Właściwości działania zgodnego z normą IEC 62133:2012 wstrząsacza wibracyjnego

Dokładna kontrola drgań

Aby spełnić normę IEC 62133:2012, wstrząsacz drgań musi oferować precyzyjną kontrolę drgań.Amplituda wibracji może być również precyzyjnie kontrolowana, z dokładnością amplitudy zazwyczaj w granicach ± 1%.podczas testowania baterii litowo-jonowej dla drona o wysokiej wydajności, wstrząsacz wibracyjny musi być w stanie precyzyjnie odtworzyć wibracje, na które napotka podczas lotu, umożliwiając producentom dokładną ocenę jego wydajności.

Szeroki zakres dynamiczny

Inną ważną cechą jest możliwość pokrycia szerokiego zakresu dynamicznego.np. w stacjonarnym systemie magazynowania energiiTrzęsienie musi być w stanie generować wibracje w tym szerokim zakresie.Musi być w stanie symulować delikatne wibracje podczas normalnej pracy urządzenia, a także intensywniejsze wibracje podczas trudnej obsługi lub w trudnych warunkach pracy.Szeroki zakres dynamiki zapewnia skuteczne testowanie wszystkich możliwych scenariuszy drgań.

Trwałe i niezawodne budownictwo

Ze względu na powtarzający się charakter badań drgań, wstrząsacz drgań jest zbudowany z solidną i niezawodną konstrukcją.Stół wstrząsacz i inne elementy mechaniczne wykonane są z materiałów o wysokiej wytrzymałości, takich jak aluminium lub stal, aby wytrzymać duże siły wywołane podczas badania drgańKomponenty elektryczne i hydrauliczne, w tym źródło zasilania i sterownik, są zaprojektowane do ciągłego działania w warunkach wysokiego naprężenia bez degradacji.Urządzenie jest również wyposażone w zabezpieczenia chroniące próbki badawcze i operatorów.Ta solidna konstrukcja gwarantuje, że wstrząsacz wibracyjny może przeprowadzić tysiące testów w ciągu całego okresu eksploatacji bez znacznej konserwacji.zmniejszenie czasu przestoju i zwiększenie wydajności procesu testowania.

Wskaźnik siły sinus/random/strzałowej	2,200 kgf/2.000 kgf/4.400 kgf	Masa opraw	25 kg
Zakres częstotliwości	5-3.000 Hz	Wielkość wkładów (standardowa)	M10
Maks. /Przepływ ciągły p-p	76 mm/63 mm	Pozycja przymocowania obciążenia: punkty (standardowe)	21
Max. prędkość	20,0 m/s	Oś naturalnej częstotliwości i siły napędowej	3 Hz
Maksymalna prędkość sinus/przyspieszenie losowe	88/60 g	Maksymalne wsparcie obciążenia pionowego	400 kg
Średnica armatury	340 mm	Pole wędrujące @ 152 mm nad stołem	≤1mT (10 gaussów)
Fundamentalna częstotliwość rezonansu	2,700 Hz (nom.) ± 5%	Wymiar LxWxH	1,160 mm x 880 mm x 1,050 mm
Dopuszczalny moment przewracania armatury	500 Nm	Waga (nieprzetworzona)	1700 kg

5Zastosowanie wstrząsacza w testowaniu komórek i baterii

Badanie baterii do przenośnej elektroniki

Akumulatory stosowane w przenośnych urządzeniach elektronicznych, takich jak smartfony, tablety i słuchawki bezprzewodowe, są testowane przy użyciu wstrząsacza wibracyjnego.Akumulatory te muszą pozostać w pełni funkcjonalne i utrzymać swoją zdolność do ładowania nawet w przypadku, gdy urządzenie jest poddane normalnym wibracjomNa przykład bateria smartfona jest testowana, aby upewnić się, że może wytrzymać wibracje spowodowane przez użytkownika chodzącego lub biegającego z telefonem.umożliwiające producentom identyfikację i rozwiązywanie ewentualnych problemów z konstrukcją baterii.

Ocena akumulatorów dla pojazdów elektrycznych

Akumulatory pojazdów elektrycznych stanowią kluczowy element osiągów i bezpieczeństwa pojazdu.Wstrząsacz wibracji jest stosowany do testowania zestawów baterii w celu zapewnienia, że mogą one wytrzymać wibracje występujące podczas jazdy na różnych powierzchniach drogowychNa przykład baterie w samochodzie elektrycznym są testowane w celu zapewnienia, że wewnętrzne elementy nie zostaną odprowadzone lub uszkodzone z powodu drgań.które mogą prowadzić do zmniejszenia wydajności baterii lub problemów bezpieczeństwa. Wibrator wibracji może precyzyjnie symulować wibracje w środowisku pracy pojazdu elektrycznego, pomagając producentom poprawić niezawodność akumulatorów pojazdów elektrycznych.

Zapewnienie jakości akumulatorów do zastosowań przemysłowych

W zastosowaniach przemysłowych, takich jak systemy zasilania zapasowego w centrach danych i narzędzia energetyczne stosowane w budownictwie, również wykorzystywane są akumulatory do ładowania.Stosowany jest do testowania tych akumulatorów, aby upewnić się, że mogą utrzymać swoją wydajność w warunkach drgań związanych z wykorzystaniem przemysłowym.Na przykład, baterie w narzędziu elektrycznym są testowane, aby upewnić się, że mogą wytrzymać wibracje generowane podczas pracy narzędzia.umożliwiające producentom zapewnienie, że ich baterie przemysłowe spełniają wymagania wysokiej wydajności dla tych zastosowań.

6Wniosek

Strząsacz wibracyjny zgodny z normą IEC 62133:2012 jest niezbędnym narzędziem do testowania ogniw i baterii ładowalnych.Dokładnie symulując wibracje, które te elementy napotykają w rzeczywistych zastosowaniach.Dzięki precyzyjnej kontroli drgań, szerokim zakresie dynamicznym i solidnej konstrukcjiurządzenia te odgrywają kluczową rolę w rozwoju i zapewnieniu jakości akumulatorów ładowalnychNiezależnie od tego, czy chodzi o testowanie baterii do przenośnej elektroniki, pojazdów elektrycznych, czy zastosowań przemysłowych, użycie takiego wstrząsacza wibracyjnego jest kluczowym czynnikiem w zapewnieniu niezawodnej wydajności baterii.

Jeśli zajmujesz się produkcją, badaniami lub kontrolą jakości ogniw i akumulatorów podlegających ładowaniu i szukasz niezawodnego rozwiązania do badań drgań spełniającego normy IEC 62133:Standardy 2012 r.Zachęcamy do kontaktu.Nasz zespół ekspertów dobrze zna się na testowaniu wibracji baterii i może dostarczyć szczegółowych informacji o tym, jak nasze wibracje mogą być dostosowane do Twoich konkretnych potrzebSkontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat poprawy jakości i niezawodności swoich produktów z akumulatorami.
