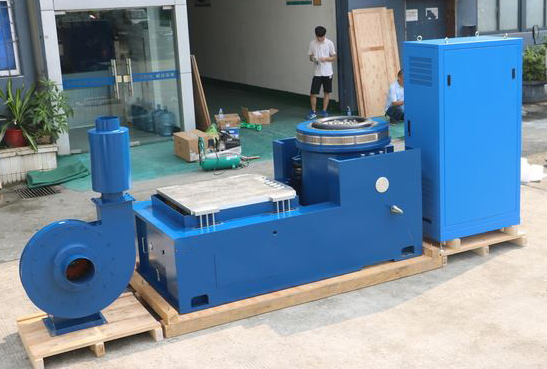

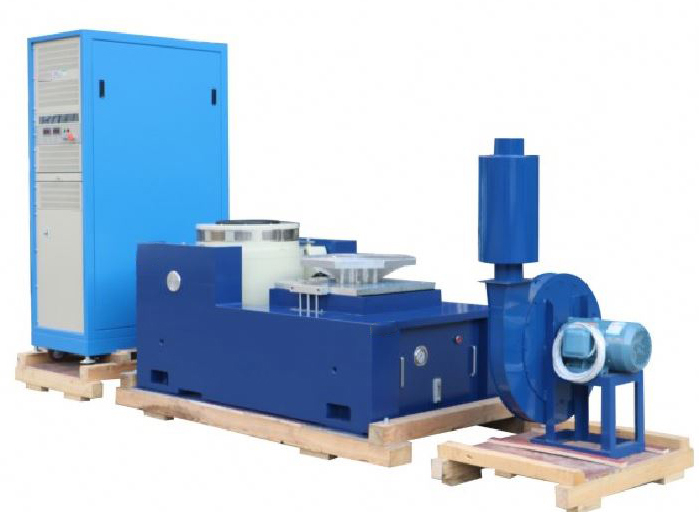

Tester wibracji sinusoidalnych i losowych 40kN ze stołem ślizgowym 1500x1500mm

Badanie drgań bezprzewodowych z poziomym stołem ślizgowym do walidacji produktu

NaszeBadanie drgań sinusicznych i losowych z zintegrowanym poziomym stołem ślizgowymjest wszechstronnym i niezbędnym narzędziem do walidacji produktów.pionowa (oś Z) na wstrząsaczu, i poziome (osio X i Y) na stole ślizgowym poprzez precyzyjne symulacje złożonych wielo kierunkowych wibracji i wstrząsów, z którymi doświadczają produkty podczas transportu i eksploatacji,Nasz system jest niezbędny do identyfikacji wad projektowych., zapewniając trwałość i przyspieszając proces walidacji produktu.

Kluczowe cechy

• Wymagania w zakresie:Nasz system umożliwia wykonywanie testów w pionowej, poziomej i wzdłużnej osi na jednej maszynie.Jest to kluczowe dla dokładnego odtworzenia rzeczywistych obciążeń dynamicznych i napięć napotkanych w terenie.

• Badanie wibracji w dwóch trybach:System jest zdolny do generowania zarówno wysokiej precyzjiSinusWykorzystanie urządzeń do wykonywania badań rezonansowych i analizy zmęczeniaprzypadkowywibracje do symulacji rzeczywistych środowisk operacyjnych szerokopasmowych.

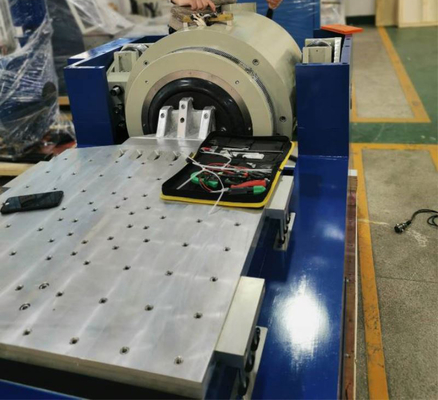

• Zintegrowany poziomy stolik ślizgowy:Robustny stolik przesuwny zapewnia dużą, sztywną platformę do badań poziomych komponentów i zespołów.

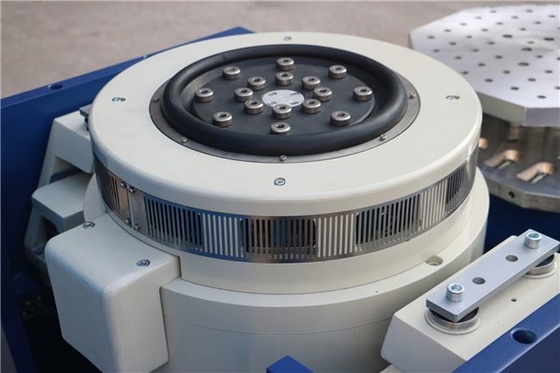

• Precyzyjny elektrodynamiczny wstrząsacz:Nasz wstrząsacz wykorzystuje zaawansowaną technologię elektrodynamiczną do dokładnego, powtarzalnego i kontrolowanego generowania wszystkich fal wibracyjnych.

• Kompleksowe pozyskiwanie danych:System nieustannie monitoruje i rejestruje wszystkie dane dotyczące drgań (przyspieszenie, przemieszczenie, gęstość widma mocy (PSD) itp.), zapewniając szczegółowe informacje i dane podlegające audytowi do analizy.

• Wszechstronne oprawy:Poziomowy stolik ślizgowy i pionowa armatura umożliwiają łatwe i bezpieczne montowanie szerokiej gamy przedmiotów testowych, od małych elementów po duże zespoły.

• Interfejs przyjazny dla użytkownika:Intuicyjne oprogramowanie sterowania ułatwia programowanie testów, monitorowanie w czasie rzeczywistym i tworzenie raportów, dzięki czemu inżynierowie i technicy mogą z łatwością z niego korzystać.

Specyfikacje techniczne

• Nominalna siła sinus/naukowa/derująca:4,000 kgf / 4,000 kgf / 8,000 kgf

• Masę armatury:35 kg

• Zakres częstotliwości:5 ‰ 3000 Hz

• Wielkość wkładek (standardowa):M10

• Maksymalny/kontynuacyjny przemieszczanie p-p:100 mm / 90 mm

• Punkty mocowania obciążenia (standardy):17

• Maksymalna prędkość:10,8 m/s

• Naturalna częstotliwość - oś napędu:3 Hz

• Maksymalna prędkość sinus/random:100 g / 60 g

• Maksymalny wsparcie obciążenia pionowego:500 kg

• Średnica armatury:440 mm

• Wymagania dotyczące przemieszczania:≤1mT (10 gaussów)

• /Fundamentalna częstotliwość rezonansu:2,500 Hz ((nom.) ± 5%

• Wymiar (L x W x H):1, 270 mm x 980 mm x 1,135 mm

• Dopuszczalny moment przewracania armatury:500 Nm

• Waga (nieprzebrana):2,500 kg
