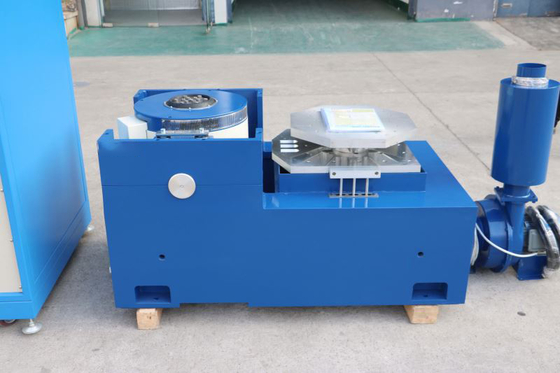

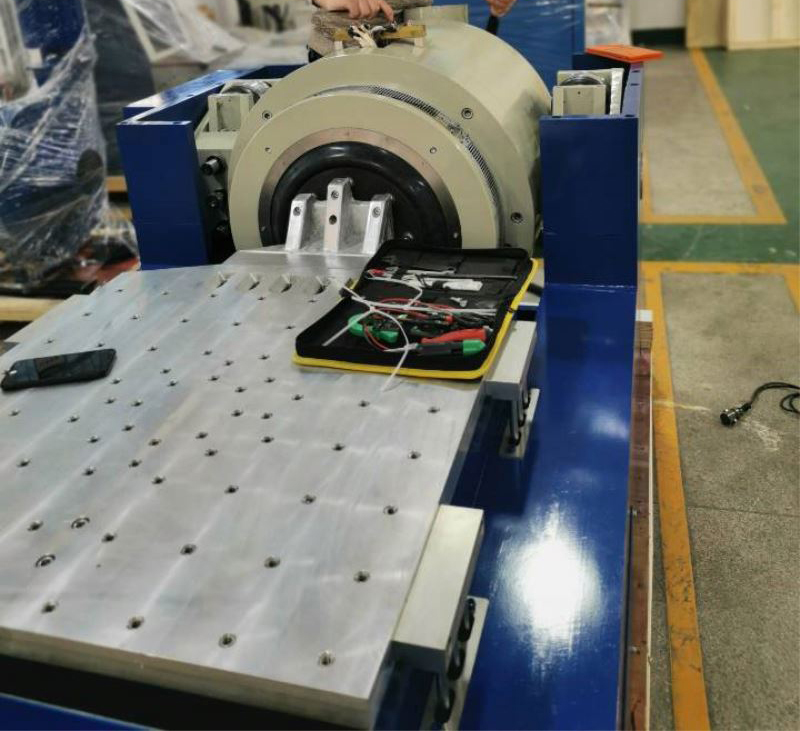

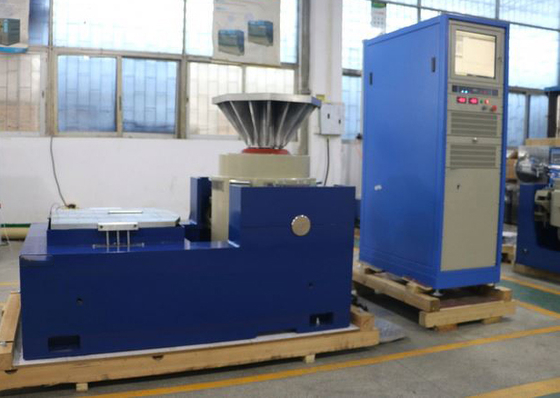

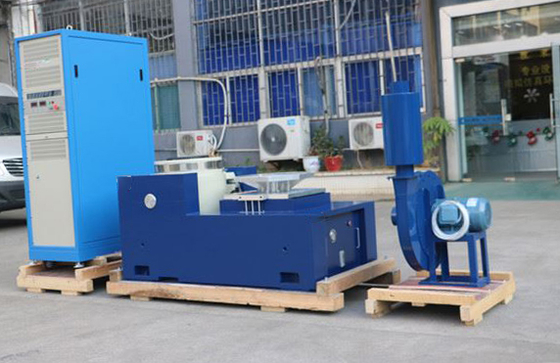

20kN Automotive Vibration Test System with 500x500mm Table

System badań drgań części samochodowych z tabelą drgań wysokiego obciążenia

NaszeSystem badań drgań części samochodowychjest solidnym i wydajnym rozwiązaniem przeznaczonym do rygorystycznych badań trwałości i niezawodności komponentów pojazdów.Tabela wibracji wysokiego obciążeniaSystem ten został zaprojektowany tak, by pomieścić duże i ciężkie części samochodowe, od akumulatorów po podzespoły silników.wibracje i wstrząsy wielo kierunkowe występujące na drodzeNasz sprzęt jest niezbędnym narzędziem do gwarantowania integralności produktu, przyspieszenia cykli rozwoju i zapewnienia, że Twoje komponenty mogą wytrzymać najbardziej wymagające warunki rzeczywistego świata.

Kluczowe cechy

• Tabela wibracji dużych ładunków użytkowych:Zaprojektowany tak, aby wspierać znaczną wagę dużych zespołów samochodowych, umożliwiając rygorystyczne testowanie akumulatorów EV, układów napędowych, desek rozdzielczych i innych urządzeń z wysokim stopniem dokładności.

• Precyzyjny elektrodynamiczny wstrząsacz:Zapewnia dokładne, powtarzalne i kontrolowane generowanie złożonych profili wibracji (sinus, losowość, wstrząsy itp.),z siłą i częstotliwością niezbędną do spełnienia rygorystycznych norm motoryzacyjnych, takich jakSAE J2380a takżeGMW 3172.

• Realistyczna symulacja dróg:Zaawansowane oprogramowanie sterowania może generować wysokiej wiarygodności profile wibracji, które dokładnie odtwarzają rzeczywiste dane drogowe.W tym wszystko, od gładkich autostrad po nierówne tereny terenowe.

• Kompleksowe pozyskiwanie danych:Kontynuuje monitorowanie i rejestrowanie wszystkich danych wibracyjnych (przyspieszenie, przemieszczenie, siła itp.), zapewniając szczegółowe informacje i dane podlegające audytowi do celów analizy i sprawozdań o zgodności.

• Robustna i trwała konstrukcja:Zbudowany z elementów klasy przemysłowej i wzmocnionej armatury zaprojektowanej do ciągłej pracy i długotrwałej niezawodności w wymagających środowiskach testowych samochodowych.

• Zastosowalne urządzenia:Nasz zespół inżynierów projektuje i produkuje urządzenia specyficzne dla poszczególnych zastosowań w celu bezpiecznego montażu różnych komponentów samochodowych, optymalizacji przenoszenia naprężeń i zapewnienia integralności badań.

Specyfikacje wstrząsacza

• Nominalna siła sinus/naukowa/derująca:2,000 kgf / 2,000 kgf / 4,000 kgf

• Masę armatury:30 kg

• Zakres częstotliwości:5-2 800 Hz

• Wielkość wkładek (standardowa):M10

• Maksymalny/kontynuacyjny przemieszczanie p-p:100 mm / 90 mm

• Punkty mocowania obciążenia (standardy):25

• Maksymalna prędkość:10,8 m/s

• Naturalna częstotliwość - oś napędu:3 Hz

• Maksymalna prędkość sinus/random:65 g / 60 g

• Maksymalny wsparcie obciążenia pionowego:400 kg

• Średnica armatury:340 mm

• Wymagania dotyczące przemieszczania:≤1mT (10 gaussów)

• /Fundamentalna częstotliwość rezonansu:2,400 Hz ((nom) ± 5%

• Wymiar (L x W x H):1,160 mm x 880 mm x 1,050 mm

• Dopuszczalny moment przewracania armatury:500 Nm

• Waga (nieprzebrana):1,700 kg

Wnioski

• Kwalifikacja akumulatora i modułu EV:Kompleksowe badania trwałości i bezpieczeństwa akumulatorów pojazdów elektrycznych w warunkach drgań i wstrząsów drogowych.

• Komponenty silnika i układu napędowego:Ocena wydajności i trwałości bloków silnika, skrzyń biegów i układów wydechowych.

• Elektroniczne jednostki sterujące (ECU) i czujniki:Zweryfikowanie niezawodności systemów informacyjno-rozrywkowych, modułów ADAS i innych istotnych elementów elektronicznych pojazdów wobec ostrych naprężenia dynamicznych.

• Części podwozia i zawieszenia:Badanie odporności opon, części hamulcowych i układów kierowniczych w różnych warunkach drogowych.

• Zgodność z przepisami i walidacja OEM:Spełnienie rygorystycznych międzynarodowych i specyficznych dla OEM norm w zakresie niezawodności i bezpieczeństwa komponentów samochodowych.

• Badania i rozwój:przyspieszenie rozwoju nowych technologii motoryzacyjnych poprzez zrozumienie ich zachowania w realistycznych środowiskach drogowych.

Korzyści

• Szybki rozwój i czas wprowadzania na rynek:Szybko i precyzyjnie symulując wieloletnie wibracje drogowe, można znacznie skrócić cykl rozwoju i szybciej wprowadzić produkty na rynek.

• Wyższa niezawodność produktu:Zapewnia, że twoje elementy są wystarczająco wytrzymałe, aby wytrzymać najbardziej wymagające warunki, co prowadzi do mniejszej liczby awarii i roszczeń gwarancyjnych.

• Bezkonkurencyjny realizm testowy:Zapewnia bardzo dokładną i kompleksową ocenę wydajności produktu poprzez symulację realistycznych wibracji drogowych.

• Zwiększenie efektywności kosztowej projektu:Identyfikuje wady na wczesnym etapie procesu projektowania, minimalizując koszty związane z późnymi zmianami lub wycofaniem produktu.

Czy jesteś gotowy zapewnić najwyższą bezpieczeństwo i niezawodność swoich części samochodowych?System badań drgań części samochodowych z tabelą drgań wysokiego obciążenia.
