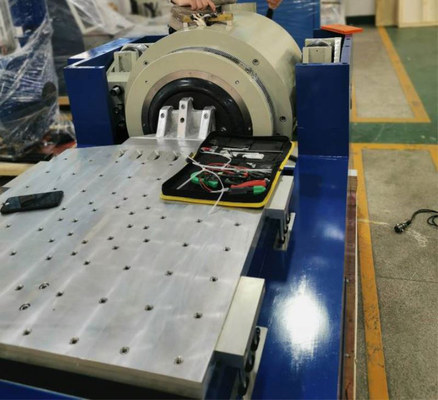

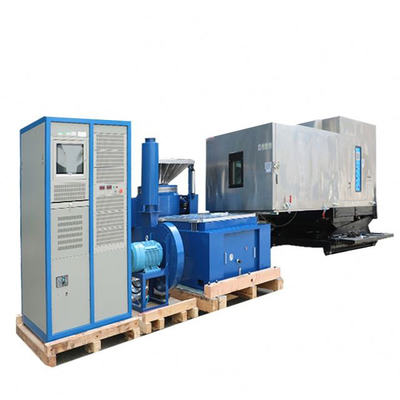

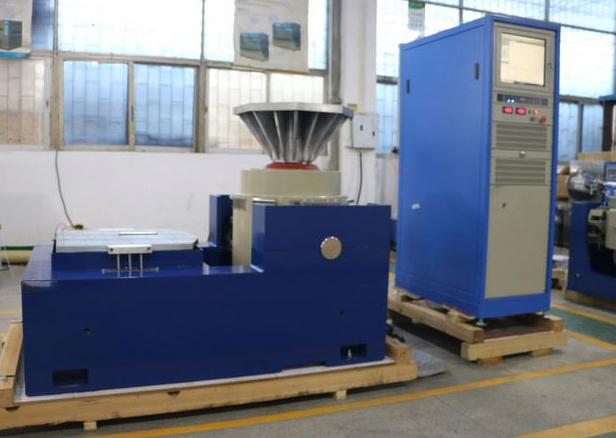

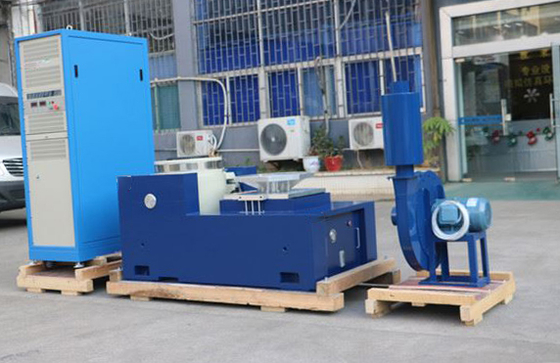

System wibracyjny wieloosiowy 20kN ze stołem 500x500mm

Systemy testów wibracyjnych wieloosiowych do symulacji transportu w rzeczywistych warunkach

NaszeSystemy testów wibracyjnych wieloosiowychsą zaprojektowane do rygorystycznych testów zapewnienia jakości (QA)i zostały specjalnie zaprojektowane do symulacji złożonych, wielokierunkowych wibracji występujących w transporcie w rzeczywistych warunkach. Pojedynczy shaker osiowy może powiedzieć tylko tyle. Aby naprawdę zagwarantować trwałość produktu, potrzebujesz systemu, który odtwarza połączone naprężenia pionowe, poziome i podłużne, na jakie narażone są produkty w ciężarówkach, pociągach, statkach i samolotach. Nasz system zapewnia wydajne i dokładne rozwiązanie dla działów QA w celu walidacji integralności produktu, ograniczenia uszkodzeń w transporcie i zapewnienia, że ​​towary dotrą do miejsca przeznaczenia w nienaruszonym stanie.

Kluczowe cechy

• Prawdziwa symulacja wieloosiowa: Zdolność do generowania złożonych profili wibracji wzdłuż osi X, Y i Z, jednocześnie lub sekwencyjnie. Dokładnie odtwarza to wielokierunkowe obciążenia dynamiczne i naprężenia występujące podczas transportu i obsługi.

• Oprogramowanie sterujące skoncentrowane na QA: Nasze przyjazne dla użytkownika oprogramowanie sterujące upraszcza konfigurację złożonych testów. Zawiera bibliotekę wstępnie zaprogramowanych profili opartych na powszechnych standardach transportowych, takich jak ASTM D4169, ISO 13355 i ISTA 3, co pozwala zespołowi QA na szybkie i wydajne rozpoczęcie testowania.

• Wysoka nośność: Zaprojektowany do obsługi znacznych ciężarów, umożliwiając rygorystyczne testowanie dużych zespołów, pełnych kartonów, a nawet ładunków paletowych, zapewniając maksymalną elastyczność w zakresie różnorodnych potrzeb QA.

• Kompleksowe gromadzenie danych: Nieustannie monitoruje i rejestruje wszystkie dane wibracyjne (przyspieszenie, przemieszczenie, siła itp.) z wielu punktów na badanym przedmiocie. Zapewnia to szczegółowe, możliwe do sprawdzenia dane do raportów QA i analizy przyczyn źródłowych.

• Solidna i trwała konstrukcja: Zbudowany do ciągłej pracy w wymagającym środowisku QA. Wytrzymałe komponenty systemu zapewniają długowieczność i niezawodne działanie, test po teście.

• Konfigurowalne mocowanie: Nasz zespół inżynierów projektuje i produkuje specyficzne dla zastosowań mocowania do bezpiecznego montażu różnorodnych zapakowanych produktów, optymalizując przenoszenie naprężeń i zapewniając integralność testu.

Specyfikacje shakera

• Znamionowa siła sinusoidalna/losowa/udarowa: 2000 kgf / 2000 kgf / 4000 kgf

• Masa wirnika: 30 kg

• Zakres częstotliwości: 5-2800 Hz

• Rozmiar wkładki (standardowy): M10

• Maks./ciągłe przemieszczenie p-p: 100 mm / 90 mm

• Punkty mocowania obciążenia (standardowe): 25

• Maks. prędkość: 1,8 m/s

• Częstotliwość naturalna - oś ciągu: <3 Hz

• Maks. przyspieszenie sinusoidalne/losowe: 65g / 60g

• Maks. udźwig pionowy: 400 kg

• Średnica wirnika: 340 mm

• Pole rozproszone przy 152 mm nad stołem: ≤1mT (10 gauss)

• Częstotliwość rezonansowa podstawowa: 2400 Hz (nom) ±5%

• Wymiar (dł. x szer. x wys.): 1160 mm x 880 mm x 1050 mm

• Dopuszczalny moment obrotowy wirnika: 500 Nm

• Waga (bez skrzyni): 1700 kg

Zastosowania

• Walidacja opakowań: Identyfikacja słabych punktów w projektach opakowań pierwotnych, wtórnych i trzeciorzędnych w celu poprawy ochrony i obniżenia kosztów materiałowych.

• Trwałość produktu: Proaktywna identyfikacja potencjalnych punktów awarii w samym produkcie w celu ograniczenia uszkodzeń, zwrotów i roszczeń gwarancyjnych.

• Stabilność ładunku paletowego: Ocena integralności i stabilności dużych jednostek ładunkowych podczas symulowanego transportu.

• Zgodność z przepisami: Dostarczanie niezbędnych danych testowych do uzyskania uznanych w branży certyfikatów, takich jak ISTA i ASTM.

• Analiza awarii: Odkrywanie przyczyn awarii produktów, które zostały uszkodzone podczas transportu.

• Kontrola jakości produkcji: Wdrażanie rygorystycznych testów QA w celu wykrywania wad produkcyjnych i zapewnienia spójności produktu.

Korzyści

• Niezrównany realizm testów: Zapewnia najdokładniejszą i najbardziej kompleksową ocenę wydajności produktu poprzez symulację wielokierunkowych naprężeń transportowych, ujawniając słabości pominięte w testach jednoosiowych.

• Zapewnia zgodność z QA: Gwarantuje, że Twoje produkty i opakowania spełniają branżowe standardy transportowe, budując zaufanie klientów i ułatwiając dostęp do globalnego rynku.

• Redukuje uszkodzenia podczas transportu: Proaktywnie identyfikuje i łagodzi ryzyko, prowadząc do niższych strat produktów i związanych z nimi kosztów.

• Przyspiesza cykle QA: Przyjazne dla użytkownika oprogramowanie i możliwości wieloosiowe usprawniają proces testowania, umożliwiając walidację większej liczby produktów w krótszym czasie.

• Kompleksowe spostrzeżenia: Generuje bogate, zsynchronizowane dane, które pomagają inżynierom QA zidentyfikować krytyczne problemy i informować o ulepszeniach projektowych.

Gotowy, aby podnieść jakość testów zapewnienia jakości za pomocą systemu, który naprawdę symuluje rzeczywisty świat? Skontaktuj się z naszymi ekspertami już dziś, aby omówić swoje wymagania dotyczące systemu testów wibracyjnych wieloosiowych.
