Systemy badania drgań elektrodynamicznych

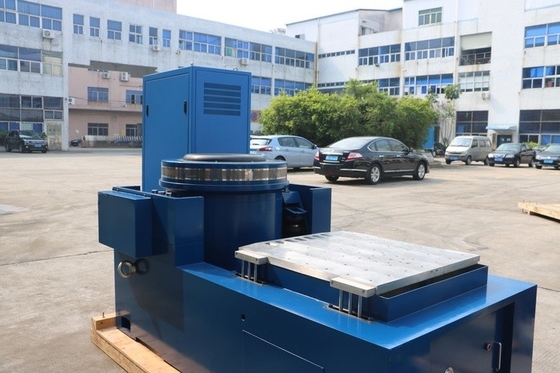

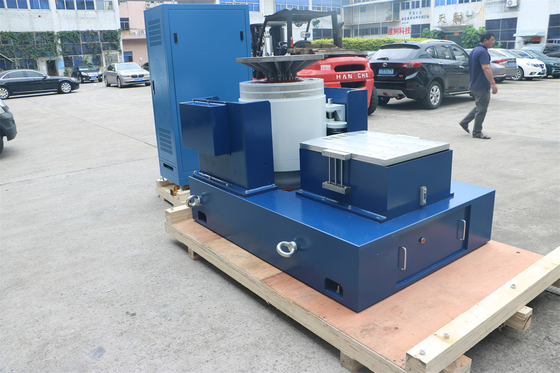

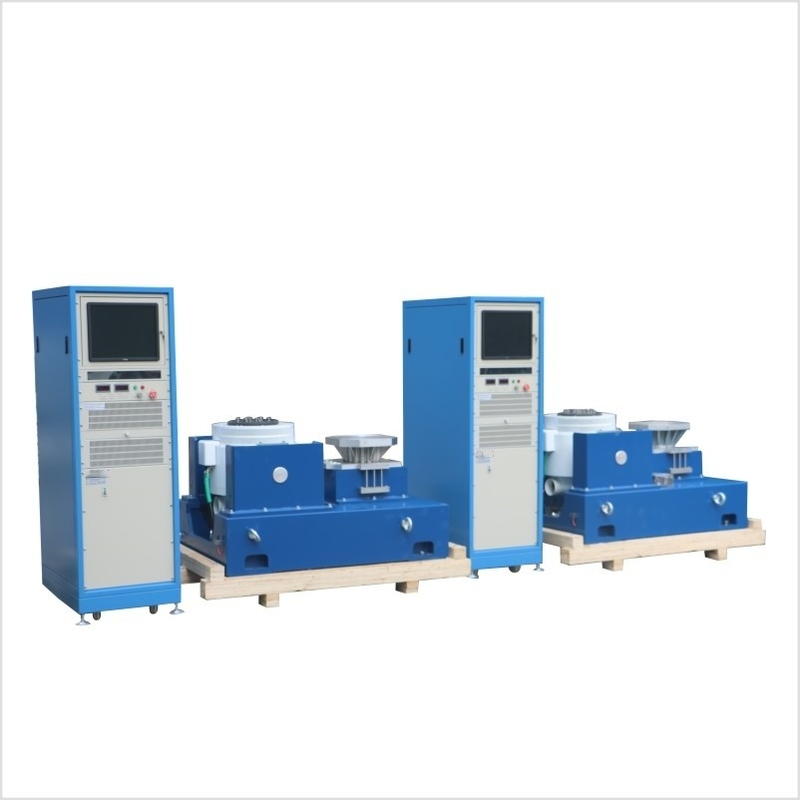

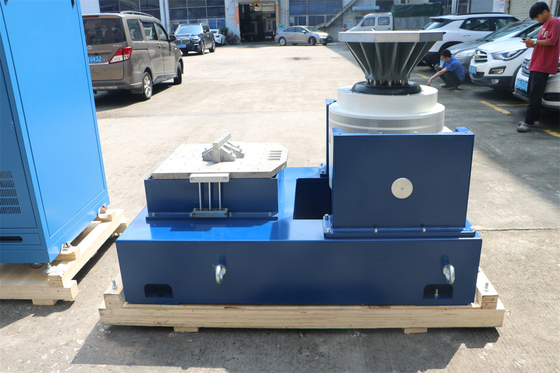

Specjalna maszyna do testowania wibracji dla elektronicznego komponentu obronnego Mil-Std-202g

Nazwa marki:	PRECISION
Numer modelu:	VTS-20
MOQ:	1
Cena £:	$6000
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Wsparcie dostosowane:

OEM ODM

siła sinusoidalna:

20KN

losowa siła:

20KN

siła uderzenia:

40KN

Zakres częstotliwości:

1-3000 Hz

Przesunięcie:

76 mm

Prędkość:

2.0

Rozmiar tabeli:

1200 x 1200 mm

Szczegóły pakowania:

Standardowe opakowanie eksportowe

Możliwość Supply:

100/miesiąc

Podkreślić:

Maszyna do badania drgań elektronicznych komponentów

Specjalna maszyna do testowania drgań

Maszyna do badania wibracji Mil-Std-202g

Opis produktu

Maszyna do testowania drgań dla części elektronicznych i elektrycznych do obrony

W sektorze obronnym nie można negocjować niezawodności i wydajności elementów elektronicznych i elektrycznych.z urządzeń komunikacyjnych i systemów radarowych do jednostek kontroli broniStandard MIL-STD-202G określa rygorystyczne wytyczne dotyczące badań środowiskowych tych komponentów, w których testy wibracji są kluczowym aspektem.Maszyna do badania drgań zaprojektowana zgodnie z tą normą jest niezbędnym atutem w zapewnieniu jakości i trwałości części elektronicznych i elektrycznych do obrony.- Nie.

1Znaczenie badań drgań w obrony elektroniki i elementów elektrycznych- Nie.

Przeżywanie trudnych warunków pracy- Nie.

Elektroniczne i elektryczne komponenty obrony są wykorzystywane w najtrudniejszych środowiskach na Ziemi.statek powietrzny doświadczający wibracji o wysokiej częstotliwości podczas lotu, lub statku wojskowego wytrzymującego stałe wibracje jego silników, te elementy muszą zachować swoją funkcjonalność.Badanie wibracji ma na celu powtórzenie tych rzeczywistych scenariuszy wibracji w kontrolowanym laboratorium.Wykorzystując różnorodne wibracje, producenci mogą zidentyfikować potencjalne słabe punkty w konstrukcji, takie jak luźne połączenia, kruche płyty obwodów,lub nieprawidłowe zamontowanie częściUmożliwia to wprowadzenie usprawnień w projektowaniu, zapewniając, że elementy mogą wytrzymać drgania, z którymi spotkają się w celu ich zastosowania, zmniejszając ryzyko awarii w terenie.- Nie.

Zapewnienie integralności systemu i sukcesu misji- Nie.

Integralność systemów obrony jest bezpośrednio związana z niezawodnością ich części składowych.Nieprawidłowe działanie elektronicznego lub elektrycznego elementu w krytycznym systemie obronnym może prowadzić do niepowodzenia misji, zagrażając życiu personelu wojskowego.awaria komponentu komunikacyjnego samolotu wojskowego podczas misji może zakłócić komunikację z dowództwem naziemnym i innymi samolotamiBadania wibracyjne pomagają zapewnić, że wszystkie elementy systemu obronnego, od najmniejszego rezystora po najbardziej złożoną płytę obwodów,pozostają nienaruszone i funkcjonalne pod wpływem drgań/Przez przestrzeganie normy MIL-STD-202G dla badań drgań, /producenci mogą dostarczać komponenty spełniające wysoką jakość i standardy bezpieczeństwa wymagane w branży obronnej.zapewnienie dowódcom wojskowym pewności siebie w zakresie wydajności ich sprzętu.- Nie.

2Zrozumienie normy MIL-STD-202G dla badań wibracji- Nie.

Kluczowe wymagania normy- Nie.

Standard MIL-STD-202G określa szczególne wymagania dotyczące badań drgań elektronicznych i elektrycznych komponentów obronnych.poziomy amplitudy, oraz czas trwania badania. Zakres częstotliwości zazwyczaj wynosi od kilku herców do kilku tysięcy herców,pokrywające całe spektrum wibracji, jakie te elementy mogą doświadczać w różnych zastosowaniach obronnychPoziomy amplitudy, mierzone w uproszczeniu (g), są starannie kalibrowane w celu symulacji intensywności wibracji w rzeczywistych scenariuszach.składniki stosowane w systemie avioniki śmigłowca mogą wymagać różnych poziomów amplitudy w porównaniu z tymi stosowanymi w naziemnym systemie radarowymDługość badania jest również jasno określona, zapewniając, że elementy są narażone na wystarczającą ekspozycję wibracyjną w celu dokładnej oceny ich trwałości.- Nie.

Standaryzacja dla przemysłu obronnego- Nie.

Ten standard odgrywa kluczową rolę w standaryzacji procesu testowania wibracji w całym przemyśle obronnym.Zapewnia on wspólne ramy dla producentów w celu oceny wydajności ich komponentówZgodnie ze standardem MIL-STD-202G producenci mogą porównywać wydajność różnych modeli i konstrukcji komponentów, co ułatwia identyfikację obszarów wymagających poprawy.Pomaga również w zapewnieniu, że komponenty różnych producentów spełniają spójny poziom jakości, który jest niezbędny do integracji komponentów w złożonych systemach obronnych.- Nie.

3Jak działa urządzenie do testowania drgań- Nie.

Zasada działania urządzenia do badania drgań- Nie.

Maszyna do testowania drgań dla elementów obronnych zazwyczaj działa na zasadzie elektrodynamicznej lub hydraulicznej.Prąd elektryczny jest stosowany do ruchomego spluwy zawieszonej w polu magnetycznymZgodnie z zasadą lewej ręki Fleminga, powstaje siła, która powoduje ruch cewki.który następnie wibruje element umieszczony na nimMaszyna do testowania wibracji może generować szeroki zakres częstotliwości i amplitudy wibracji poprzez regulację prądu elektrycznego i właściwości pola magnetycznego.W układzie hydraulicznymW celu uzyskania pożądanego profilu drgań, przepływ i ciśnienie płynu hydraulicznego są kontrolowane.- Nie.

Składniki maszyny do badania drgań- Nie.

Maszyna do badania drgań składa się z kilku kluczowych elementów.Jest zaprojektowany tak, aby był bardzo sztywny i płaski, aby zapewnić jednolite przenoszenie wibracji na próbkę.Źródło energii, czy to wzmacniacz mocy elektrycznej w układzie elektrodynamicznym, czy pompa hydrauliczna w układzie hydraulicznym, dostarcza energii potrzebnej do generowania wibracji.Kontroler jest mózgiem systemu., umożliwiając operatorom ustawienie pożądanych parametrów drgań, takich jak częstotliwość, amplituda i czas trwania badania.czujniki takie jak akcelerometry służą do pomiaru rzeczywistych poziomów wibracji platformy badawczejCzujniki te dostarczają informacji zwrotnych do kontrolera, umożliwiając regulowanie w czasie rzeczywistym, aby zapewnić, że profil wibracji pozostaje w określonych granicach standardu MIL-STD-202G.- Nie.

4. Właściwości działania urządzenia do badania drgań zgodnego z MIL-STD-202G- Nie.

Wysoko precyzyjna kontrola drgań- Nie.

Aby spełnić wymagania normy MIL - STD - 202G, maszyna do badania drgań musi oferować precyzyjne sterowanie drgań.z dokładnością częstotliwości często w zakresie ±0.1%. Można również precyzyjnie kontrolować amplitudę wibracji, z dokładnością amplitudy zazwyczaj w zakresie ± 1%.Ten poziom precyzji ma kluczowe znaczenie dla zapewnienia wiarygodności i powtarzalności wyników badańNa przykład, podczas testowania wysokiej wydajności modułu komunikacji wojskowej,urządzenie do badania drgań musi być w stanie precyzyjnie odtworzyć wibracje, z którymi spotka się na różnych platformach wojskowych., umożliwiając producentom dokładną ocenę jego działania.- Nie.

Szeroki zakres dynamiczny- Nie.

Inną ważną cechą jest możliwość pokrycia szerokiego zakresu dynamiki.Komponenty obronne mogą doświadczać wibracji o bardzo niskiej amplitudzie w niektórych sytuacjach i bardzo wysokich amplitudach w innychMaszyna do testowania wibracji musi być zdolna do generowania wibracji w tak szerokim zakresie.Powinien być w stanie symulować delikatne wibracje podczas normalnej pracy drona obserwacyjnego, a także intensywne wibracje podczas wystrzelenia rakiety.Szeroki zakres dynamiki zapewnia skuteczne testowanie wszystkich możliwych scenariuszy drgań.- Nie.

Trwałe i niezawodne budownictwo- Nie.

Biorąc pod uwagę krytyczny charakter zastosowań obronnych, maszyna do testowania drgań jest zbudowana z solidną i niezawodną konstrukcją.Platforma testowa i inne elementy mechaniczne są wykonane z materiałów o wysokiej wytrzymałości, takich jak aluminium lub stal, aby wytrzymać duże siły wywołane podczas badania drgańKomponenty elektryczne i hydrauliczne, w tym źródło zasilania i sterownik, są zaprojektowane do ciągłego działania w warunkach wysokiego naprężenia bez degradacji.Maszyna jest również wyposażona w zaawansowane elementy bezpieczeństwa w celu ochrony próbki testowej i operatorówTa solidna konstrukcja gwarantuje, że urządzenie do testowania drgań może przeprowadzić tysiące badań w ciągu całego okresu eksploatacji bez konieczności znacznej konserwacji.zmniejszenie czasu przestoju i zwiększenie wydajności procesu testowania.- Nie.

Wskaźnik siły sinus/random/strzałowej	2,200 kgf/2.000 kgf/4.400 kgf	Masa opraw	25 kg
Zakres częstotliwości	5-3.000 Hz	Wielkość wkładów (standardowa)	M10
Maks. /Przepływ ciągły p-p	76 mm/63 mm	Pozycja przymocowania obciążenia: punkty (standardowe)	21
Max. prędkość	20,0 m/s	Oś naturalnej częstotliwości i siły napędowej	3 Hz
Maksymalna prędkość sinus/przyspieszenie losowe	88/60 g	Maksymalne wsparcie obciążenia pionowego	400 kg
Średnica armatury	340 mm	Pole wędrujące @ 152 mm nad stołem	≤1mT (10 gaussów)
Fundamentalna częstotliwość rezonansu	2,700 Hz (nom.) ± 5%	Wymiar LxWxH	1,160 mm x 880 mm x 1,050 mm
Dopuszczalny moment przewracania armatury	500 Nm	Waga (nieprzetworzona)	1700 kg

5. Zastosowania maszyny do testowania wibracji w obrony elektroniki i elementów elektrycznych- Nie.

Badanie komponentów lotniczych- Nie.

Komponenty lotnicze w samolotach wojskowych są poddawane szerokiemu zakresowi wibracji podczas lotu.systemy nawigacyjneWykonując wibracje, które naśladują warunki w locie, producenci mogą zapewnić ich niezawodność.Komputer sterujący lotem musi działać bezbłędnie, nawet gdy samolot doświadcza turbulencji lub podczas manewrów o wysokim GMaszyna do testowania wibracji może dokładnie symulować te wibracje, umożliwiając producentom identyfikację i rozwiązywanie ewentualnych problemów.- Nie.

Ocena elektroniki rakietowej- Nie.

Elektronika pocisków, w tym systemy kierownicze, mechanizmy rozładowania głowicy i łącza komunikacyjne, są testowane za pomocą maszyn do testowania drgań.Wibracje podczas wystrzelenia i lotu rakiet są niezwykle złożone.To pomaga zapewnić, że elektronika rakietowa może wytrzymać środowisko o wysokim napięciu i działać zgodnie z przeznaczeniem.Na przykład...System sterowania rakietą musi zachować dokładność nawet w przypadku silnych drgań podczas startu.Maszyna do badania drgań może dostarczyć niezbędnych profili drgań do testowania wydajności tych kluczowych komponentów.- Nie.

Zapewnienie jakości elektroniki obrony naziemnej- Nie.

Elektryka obronna na ziemi, taka jak systemy radarowe, wieże komunikacyjne i elektronika pojazdów wojskowych, również wymaga testowania wibracji.Maszyna do testowania wibracji jest używana do testowania elementów takich jak anteny, szaf elektronicznych i urządzeń sterujących silnikiem.producenci mogą identyfikować i rozwiązywać potencjalne wady projektoweNa przykład antena w wojskowym systemie radarowym musi pozostać stabilna i funkcjonalna nawet wtedy, gdy pojazd porusza się po nierównym terenie.Maszyna do testowania drgań może symulować te drgania, aby zapewnić działanie anteny w takich warunkach. Specjalna maszyna do testowania wibracji dla elektronicznego komponentu obronnego Mil-Std-202g 2

- Nie.

6Wniosek- Nie.

Maszyna do testowania wibracji zgodna z MIL-STD-202G jest niezbędnym narzędziem w przemyśle obronnym w celu zapewnienia niezawodności i trwałości części elektronicznych i elektrycznych.Poprzez dokładne symulacje drgań, które te elementy napotykają w rzeczywistych zastosowaniach obronnych.Dzięki precyzyjnej kontroli drgań, szerokiej dynamiki i solidnej konstrukcji,Sprzęt ten odgrywa kluczową rolę w rozwoju i zapewnieniu jakości systemów obronnych.Niezależnie od tego, czy jest to testowanie komponentów lotniczych, elektroniki rakietowej, czy obrony naziemnej,Użycie takiej maszyny jest kluczowym czynnikiem w utrzymaniu wysokiej jakości wymaganej w przemyśle obronnymJeśli projekt związany z obronnością wymaga wiarygodnych badań wibracji, aby spełnić standard MIL-STD-202G,Inwestowanie w wysokiej jakości maszynę do testowania drgań jest strategiczną decyzją, która może znacznie poprawić wydajność i niezawodność produktów obronnych..
