Systemy badania drgań elektrodynamicznych

Duży stolik wibracyjny z tabliczką ślizgową

Nazwa marki:	PRECISION
Numer modelu:	VTS-40
MOQ:	1
Cena £:	$6000
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Wsparcie dostosowane:

OEM ODM

siła sinusoidalna:

40KN

losowa siła:

40KN

siła uderzenia:

80KN

Zakres częstotliwości:

1-3000 Hz

Przesunięcie:

100mm

Prędkość:

2.0

Rozmiar tabeli:

1500X1500mm

Szczegóły pakowania:

Standardowe opakowanie eksportowe

Możliwość Supply:

100/miesiąc

Podkreślić:

Tabela badania drgań z tabeli ślizgowej

Duży stół do badania drgań

Tabela badań drgań akumulatorów pojazdów elektrycznych

Opis produktu

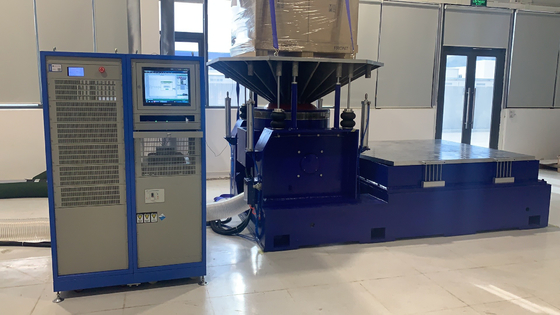

Duży stolik wibracyjny ze ślizgaczem Stolik biegnie EV Bateria Testy wibracji

W dynamicznie zmieniającym się otoczeniu pojazdów elektrycznych niezawodność i bezpieczeństwo baterii elektrycznych mają ogromne znaczenie.Nasz wyspecjalizowany duży stolik wibracji wyposażony w Slip Table został starannie zaprojektowany do przeprowadzenia kompleksowych testów wibracji na bateriach EV, oferując kluczowe rozwiązanie zapewniające trwałość i wydajność tych istotnych źródeł energii.

1Znaczenie badań drgań dla akumulatorów elektrycznych

Akumulatory pojazdów elektrycznych są poddawane szerokiemu zakresowi drgań podczas eksploatacji pojazdu.i układu zawieszenia pojazdu przyczyniają się do obciążenia mechanicznego akumulatoraTe wibracje mogą powodować, że wewnętrzne elementy akumulatora, takie jak elektrody, złącza i elektrolit, zmieniają się, luzują, a nawet uszkadzają się z czasem.Takie problemy mogą prowadzić do obniżenia wydajności bateriiBadania wibracyjne umożliwiają producentom identyfikowanie potencjalnych wad w konstrukcji baterii, opakowaniu i montażu.umożliwiając wprowadzenie usprawnień w celu zwiększenia odporności i niezawodności baterii.

2. Kluczowe cechy naszego dużego stołu wibracyjnego ze stołem ślizgowym

Wielkoskalowe wytwarzanie wibracji

Nasz stolik wibracji jest zaprojektowany tak, by generować silne wibracje, odpowiednie do testowania dużych baterii elektrycznych.zazwyczaj od 5 Hz do 2000 Hz. Ten zakres częstotliwości skutecznie pokrywa wibracje, na które mogą narażać się akumulatory EV w normalnych warunkach jazdy.o maksymalnym przyspieszeniu do 100 g i maksymalnym przesunięciu ±50 mm,Ten wysoki poziom kontroli zapewnia, że baterie są testowane w realistycznych i wymagających poziomach drgań.

Tabela przesuwania dla zwiększonej zdolności testowania

Zintegrowany stolik ślizgowy jest wyjątkową i cenną cechą naszej instalacji, pozwalającą na symulację złożonych wieloosiowych drgań i ruchów.Stół ślizgowy może poruszać się poziomo i pionowo, zapewniając dodatkowy stopień swobody podczas badań. Jest to szczególnie ważne dla naśladowania sił dynamicznych, które akumulatory EV doświadczają w poruszającym się pojeździe.gdy pojazd elektryczny robi ostry zakręt lub przechodzi przez dużą dziurę, akumulator może być narażony jednocześnie na siły boczne i pionowe.umożliwiając bardziej kompleksową ocenę wydajności baterii w warunkach rzeczywistych.

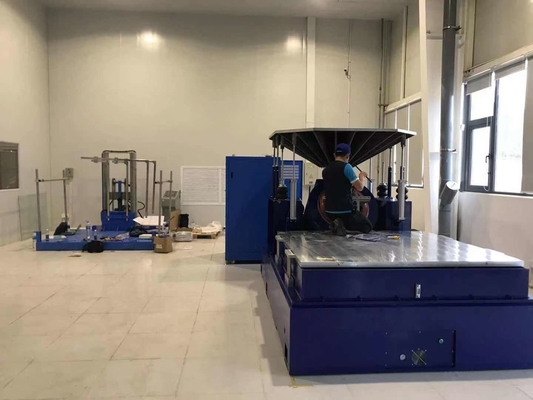

Duża platforma testowa

Platforma badawcza stołu drgań jest zaprojektowana tak, aby pomieścić duże akumulatory do pojazdów elektrycznych.o pojemności nieprzekraczającej 10 W,Platforma jest zbudowana z materiałów o wysokiej wytrzymałości, aby wytrzymać znaczące siły wywołane podczas testów.jest wyposażony w wiele punktów mocowania i urządzeń do upewnienia się, że zestaw baterii jest mocno przymocowany, zapobiegając wszelkim niepożądanym ruchom podczas procesu drgań.

Dostosowywalne profile testowe

Rozumiemy, że różne modele baterii EV mogą wymagać wyjątkowych warunków testowania.Inżynierowie mogą ustawić specyficzną częstotliwość wibracji, amplituda, wzory ruchu stołu ślizgowego i czas trwania badania zgodnie z wymaganiami badanej baterii.akumulator o wysokiej wydajności dla luksusowego pojazdu elektrycznego może wymagać innego profilu drgań w porównaniu z akumulatorem standardowego zasięgu dla pojazdu elektrycznego klasy ekonomicznejMożliwość dostosowania profili badawczych zapewnia, że każda bateria jest testowana w najbardziej odpowiednich warunkach, zapewniając dokładne i znaczące wyniki.

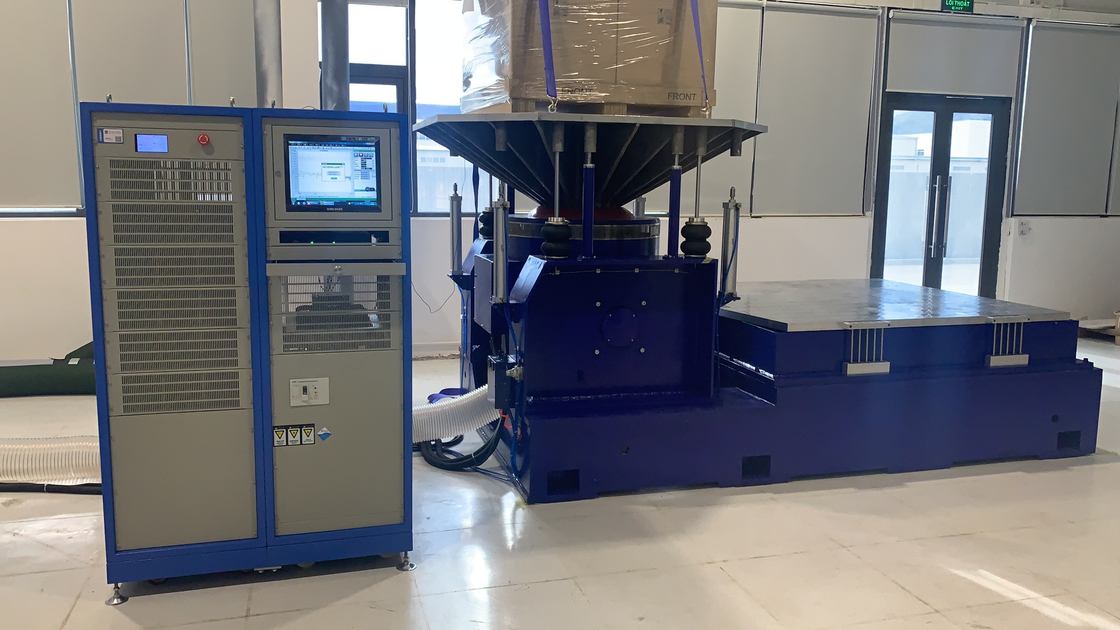

Precyzyjny system kontroli i monitorowania

Stół wibracyjny wyposażony jest w najnowocześniejszy system kontroli i monitorowania. System jest oparty na komputerze, wyposażony w intuicyjne oprogramowanie.rozpoczęcie i zatrzymanie badaniaOprogramowanie zapewnia wyraźne wizualne wyświetlanie kluczowych danych, takich jak częstotliwość drgań, amplituda, pozycja stołu ślizgowego i pozostały czas badania.Ma również zaawansowane możliwości rejestrowania danych., umożliwiające gromadzenie i dogłębną analizę danych wibracyjnych, które mogą być wykorzystane do identyfikacji wszelkich oznak naprężenia lub potencjalnych punktów awarii w akumulatorze,ułatwianie poprawy projektowania i procesów produkcji baterii.

3Specyfikacje

Wskaźnik siły sinus/random/strzałowej	4,000 kgf/4.000 kgf/8.000 kgf	Masa opraw	30 kg
Zakres częstotliwości	5-3.000 Hz	Wielkość wkładów (standardowa)	M10
Maks. przemieszczenie p-p	100 mm	Punkty mocowania obciążenia (standardy)	17
Max. prędkość	2.0m/s	Oś naturalnej częstotliwości i siły napędowej	3 Hz
Max.Sine/ przypadkowe przyspieszenie	115/60 g	Maksymalne wsparcie obciążenia pionowego	500 kg
Średnica armatury	440 mm	Pole wędrujące @ 152 mm nad stołem	≤lmT (10 gaussów)
Fundamentalna częstotliwość rezonansu	2,500 Hz (nom) 士5%	Wymiary L x W x H	1, 270 mm x 980 mm x 1,135 nm
Dopuszczalny moment przewracania armatury	500 Nm	Waga (nieprzetworzona)	20,500 kg

4Zastosowania w testowaniu baterii EV

Weryfikacja projektu opakowania baterii

Producenci samochodów i dostawcy baterii korzystają z naszej tabeli wibracji do weryfikacji projektu nowych baterii EV.mogą zidentyfikować wszelkie wady projektowe, na przykład niewystarczające wsparcie konstrukcyjne, słabe połączenia elektryczne lub wrażliwe elementy wewnętrzne, co pozwala na wprowadzenie niezbędnych modyfikacji projektu przed masową produkcją,zmniejszenie ryzyka kosztownych wycofania i poprawa ogólnej jakości zestawu baterii.

Kontrola jakości w produkcji

Podczas procesu produkcyjnego, nasza tabela wibracji jest wykorzystywana do celów kontroli jakości.Można przetestować losowe próbki zestawów akumulatorów w celu zapewnienia, że spełniają one wymagane normy odporności na drganiaPomaga to w wykrywaniu wszystkich wad produkcyjnych, takich jak luźne części, nieprawidłowe montaż lub materiały niezgodne ze standardami.producenci mogą utrzymywać wysoki poziom jakości i niezawodności produktu.

Badania i rozwój

W dziedzinie badań i rozwoju akumulatorów elektrycznych, nasza tabela wibracji służy jako cenne narzędzie.Naukowcy mogą go wykorzystać do zbadania wpływu różnych wzorców drgań na wydajność i żywotność bateriiPonadto mogą testować nowe materiały, technologie i opakowania w celu opracowania trwalszych i bardziej wydajnych akumulatorów elektrycznych.testowanie nowego typu materiału amortyzującego w celu opakowania baterii lub ocena działania nowej konstrukcji elektrody w warunkach drgań.

5Wniosek

Inwestowanie w nasz duży stolik wibracji z tablicą ślizgową do testowania wibracji baterii EV jest strategicznym krokiem dla każdej organizacji zaangażowanej w branżę baterii EV.Z wysoką wydajnością wytwarzania wibracji, stolik ślizgowy - zwiększone możliwości testowania, wielkoskalowa platforma testowa, dostosowywalne profile testowe i precyzyjny system sterowania,oferuje kompleksowe rozwiązanie zapewniające niezawodność i bezpieczeństwo akumulatorów EVKorzystając z tego sprzętu, producenci, dostawcy i badacze mogą poprawić projekt baterii, poprawić jakość produktów i przyczynić się do rozwoju przemysłu elektrycznych pojazdów.Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o tym, jak nasz tabelę wibracji można dostosować do spełnienia swoich specyficznych wymagań testowania baterii EV.
