Systemy badania drgań elektrodynamicznych

Tabela wibracji wysokiej częstotliwości do testowania komponentów satelitarnych i statków kosmicznych

Nazwa marki:	PRECISION
Numer modelu:	VTS-20
MOQ:	1
Cena £:	$6000
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Wsparcie dostosowane:

OEM ODM

siła sinusoidalna:

120KN

losowa siła:

120KN

siła uderzenia:

240 kn

Zakres częstotliwości:

1-3000 Hz

Przesunięcie:

76 mm

Prędkość:

2.0

Rozmiar tabeli:

1500X1500mm

Szczegóły pakowania:

Standardowe opakowanie eksportowe

Możliwość Supply:

100/miesiąc

Podkreślić:

Tabela wibracji komponentów statków kosmicznych

Tabela wibracji o wysokiej częstotliwości

Tabela wibracji części satelitarnych

Opis produktu

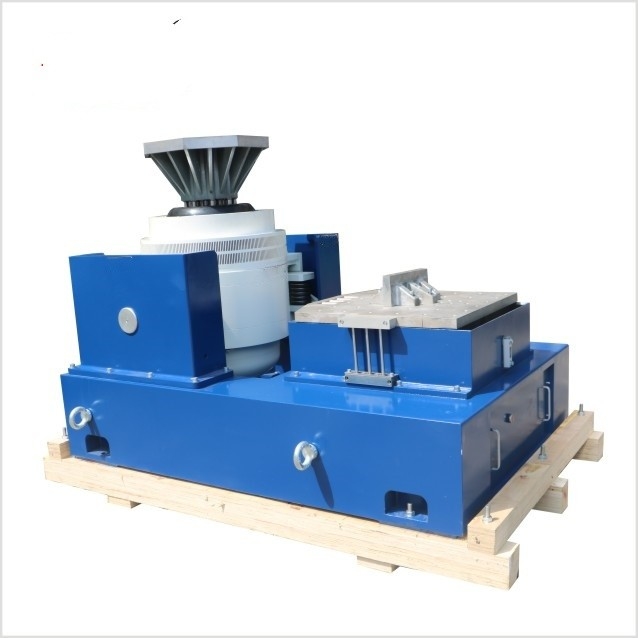

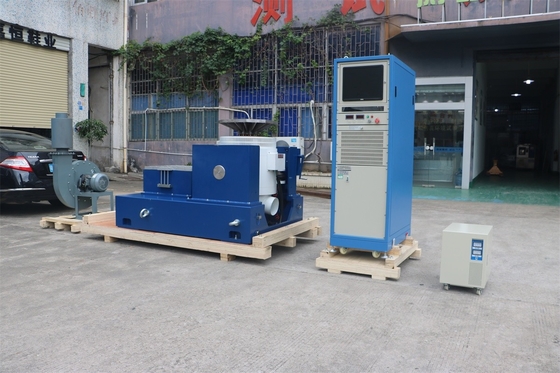

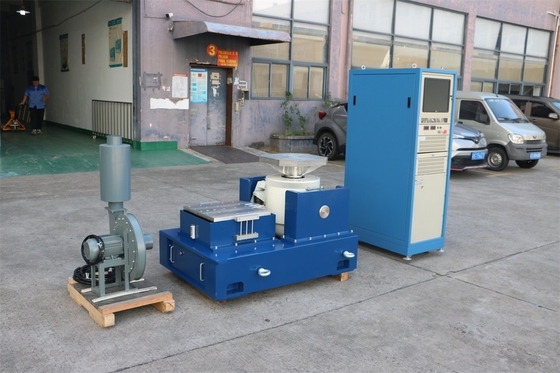

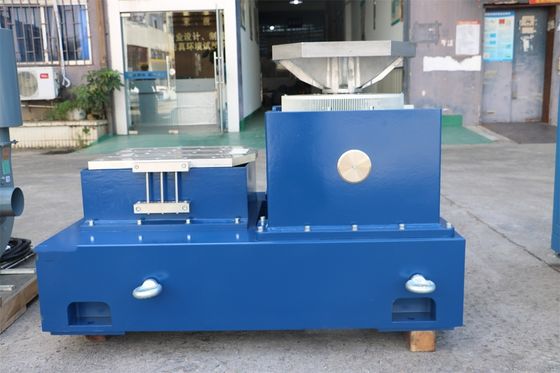

Tabela wibracji wysokiej częstotliwości do testowania części satelitarnych i statków kosmicznych

W skomplikowanej i wymagającej dziedzinie eksploracji kosmosu niezawodność komponentów satelitarnych i statków kosmicznych ma ogromne znaczenie.Nasz najnowocześniejszy stół wibracji wysokiej częstotliwości został specjalnie zaprojektowany, by spełniać wymagania testowania tych kluczowych elementów., stanowiące kluczowe narzędzie zapewniające sukces misji kosmicznych.

1Potrzeba rygorystycznych testów w zastosowaniach kosmicznych

Satelity i statki kosmiczne działają w najbardziej ekstremalnych warunkach.oraz ciągłe drgania z pokładowych maszyn i zjawisk kosmicznych.Każda awaria w jednym z elementów może doprowadzić do awarii lub całkowitej utraty wielomilionowej misji kosmicznej.dokładne i precyzyjne testowanie komponentów przed startem jest niezbędneTesty wibracji wysokiej częstotliwości symulują wibracje doświadczane podczas różnych faz misji kosmicznej.pomoc inżynierom w identyfikacji potencjalnych słabości w projektowaniu i budowie komponentów.

2Kluczowe cechy naszego stołu wibracji wysokiej częstotliwości

Ultra - wysokiej częstotliwości

Nasza tabela wibracyjna jest zdolna do generowania imponująco szerokiego zakresu częstotliwości, ze szczególnym uwzględnieniem wysokich częstotliwości.Ten rozległy zakres częstotliwości pozwala na dokładne odtworzenie złożonych profili wibracji, z którymi napotykają satelity i komponenty statków kosmicznych.Czy to wibracje o wysokiej częstotliwości podczas początkowych etapów startu rakiety czy subtelniejsze wibracje z instrumentów satelitarnych,Tabela może dokładnie symulować te warunki.

Dokładna kontrola drgań

Amplituda wibracji jest precyzyjnie sterowana, z maksymalnym przesunięciem ±25 mm i maksymalnym przyspieszeniem do 300 g.Ten poziom precyzji zapewnia, że elementy są testowane w warunkach ściśle odzwierciedlających ich rzeczywiste środowisko operacyjne w przestrzeni kosmicznejTabela oferuje również doskonałą kontrolę nad formami fal drgań, umożliwiając symulację wzorców drgań sinusobowych, losowych i przejściowych zgodnie z wymogami różnych norm testowych.

Wysokiej jakości platforma testowa

Platforma badawcza stołu drgań jest zaprojektowana w taki sposób, aby w czasie badań bezpiecznie utrzymywać elementy satelitarne i statków kosmicznych.Stabilna powierzchnia z różnymi mechanizmami mocowania, umożliwiającymi dopasowanie komponentów o różnych kształtach i rozmiarachPlatforma jest wykonana z materiału tłumiącego drgania, co minimalizuje zakłócenia zewnętrzne i zapewnia czyste środowisko testowe dla dokładnych wyników.platforma jest zaprojektowana tak, aby wytrzymać duże siły wywołane podczas badań, zapewniając stabilną pracę nawet przy ekstremalnych poziomach drgań.

Dostosowywalne profile testowe

Rozumiemy, że różne komponenty satelitarne i statków kosmicznych mogą wymagać wyjątkowych warunków testowania.Inżynierowie mogą ustawić częstotliwość, amplituda i czas trwania drgań zgodnie z wymaganiami badanego elementu.badanie wytrzymałości w niskiej amplitudzie dla części mniej wrażliwej, tabela może być zaprogramowana tak, aby spełniać dokładne wymagania badania.

System sterowania przyjazny dla użytkownika

Pomimo zaawansowanych technologicznie możliwości, stolik wibracji posiada przyjazny dla użytkownika system sterowania.Operatorzy mogą łatwo wprowadzać parametry badańOprogramowanie posiada również zaawansowane możliwości rejestrowania i analizy danych,umożliwiające gromadzenie i szczegółową ocenę danych wibracyjnych w celu kompleksowej oceny wydajności części.

3Specyfikacje

Wskaźnik siły sinus/random/strzałowej	7,000 kgf/7,000 kgf/14000 kgf	Masa opraw	63 kg
Zakres częstotliwości	5-2500 Hz	Wielkość wkładów (standardowa)	M10
Maks. /Przepływ ciągły p-p	76 mm/63 mm	Pozycja przymocowania obciążenia: punkty (standardowe)	17
Max. prędkość	1.9mfc	Oś naturalnej częstotliwości i siły napędowej	3 Hz
Maksymalna prędkość sinus/przyspieszenie losowe	100/60 g	Maksymalne wsparcie obciążenia pionowego	1000 kg (2000 kg jest opcjonalnie)
Średnica armatury	450 mm	Pole wędrujące @ 152 mm nad stołem	≤1mT (10 gaussów)
Fundamentalna częstotliwość rezonansu	20,100 Hz (nom.) ± 5%	Wymiar LxWxH	1,650 mm x 1,130 mm x 1,280 mm
Dopuszczalny moment przewracania armatury	1,000 Nm	Waga (nieprzetworzona)	4,500 kg

4Zastosowania w badaniach komponentów kosmicznych

Elektronika satelitarna

Elektronika satelitarna, np. systemy łączności, urządzenia zarządzające energią i komputery pokładowe, są niezwykle wrażliwe na drgania.Nasz wysokiej częstotliwości wibracji tabela jest używany do testowania tych elementów, aby upewnić się, że mogą one wytrzymać wibracje podczas startu i operacji w kosmosiePoddając je symulowanym wibracjom, inżynierowie mogą zidentyfikować i rozwiązać potencjalne problemy, takie jak luźne połączenia, awarie komponentów i problemy z interferencją elektromagnetyczną.

Komponenty konstrukcyjne statków kosmicznych

Komponenty konstrukcyjne statku kosmicznego, takie jak ramy głównej kadłubki, podnośniki paneli słonecznych i podnośniki anten, muszą być niezwykle wytrzymałe.Tabela wibracji jest używana do testowania tych elementów pod wysoką częstotliwością wibracji w celu oceny ich integralności strukturalnejPomaga to wykryć wszelkie pęknięcia, deformacje lub słabości w materiałach lub metodach budowy, zapewniając, że statek kosmiczny może wytrzymać mechaniczne obciążenia podróży kosmicznych.

Instrumenty pokładowe

Satelity i statki kosmiczne przewożą różne instrumenty do badań naukowych, obserwacji Ziemi i nawigacji.muszą być badane w celu zapewnienia ich prawidłowego funkcjonowania w warunkach drgańTabela wibracji o wysokiej częstotliwości umożliwia symulację wibracji, które te instrumenty doświadczą w przestrzeni.umożliwiając inżynierom optymalizację ich projektowania i instalacji w celu osiągnięcia maksymalnej wydajności.

5Wniosek

Inwestowanie w naszą wysokiej częstotliwości wibracji stołu do testowania satelitów i komponentów statków kosmicznych jest strategiczną decyzją dla każdej organizacji związanej z przestrzenią.Z ultra wysoką częstotliwością wytwarzania, precyzyjna kontrola drgań, wysokiej jakości platforma testowa, dostosowywalne profile testowe i przyjazny dla użytkownika system sterowania,oferuje kompleksowe rozwiązanie zapewniające niezawodność komponentów kosmicznychKorzystając z tego sprzętu, agencje kosmiczne i producenci mogą znacząco zmniejszyć ryzyko awarii komponentów podczas misji kosmicznych.prowadzące do bardziej udanej i opłacalnej eksploracji kosmosuSkontaktuj się z nami już dziś, aby dowiedzieć się więcej o tym, jak nasz tabelę wibracji można dostosować do spełnienia specyficznych wymagań badań komponentów kosmicznych.
