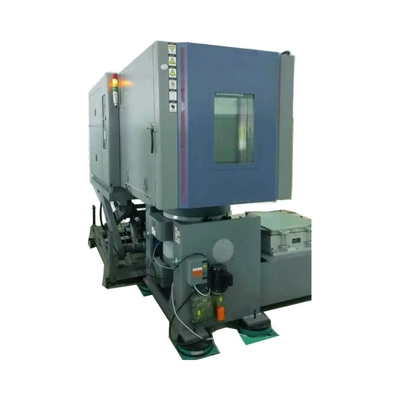

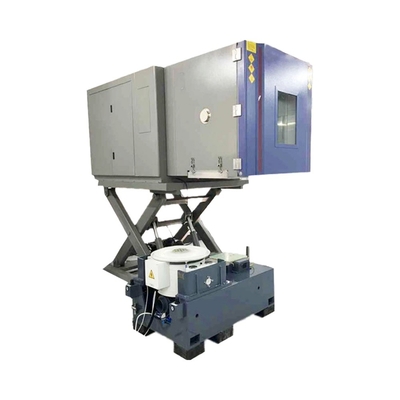

Vertical Horizontal Humidity Vibration Test Machine Dual Axis dla materiałów lotniczych i kosmicznych

1Nazwa produktu i cel

2. Cechy produktu

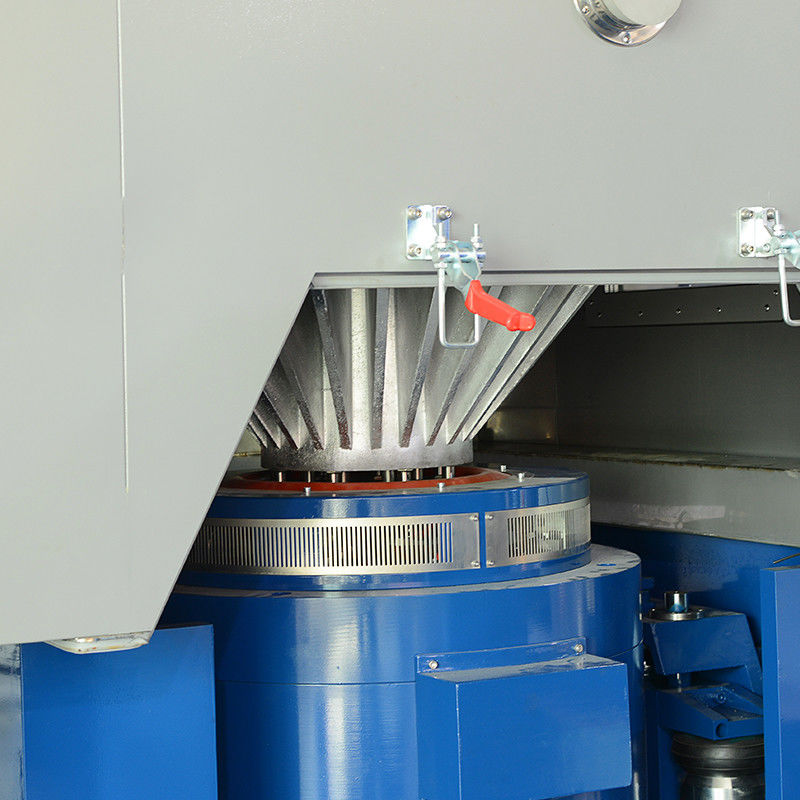

Urządzenie do badania drgań

• Zdolność wibracji podwójnej osi
  • Maszyna do badania drgań jest zdolna do wytwarzania wibracji zarówno pionowych, jak i poziomych,zapewniając bardziej realistyczne symulacje wielo- kierunkowych sił doświadczanych przez materiały lotnicze podczas lotuTa funkcjonalność podwójnej osi ma kluczowe znaczenie, ponieważ komponenty lotnicze są często narażone na złożone wzorce drgań, takie jak te spowodowane wibracjami silnika, turbulencją powietrza,i rezonansów strukturalnych.
  • Częstotliwości wibracji można precyzyjnie kontrolować, zazwyczaj w zakresie od 1 Hz do 2000 Hz. Ten szeroki zakres umożliwia symulację różnych rodzajów wibracji,Od niskiej częstotliwości w czasie startu i lądowania do wysokiej częstotliwości w czasie lotu naddźwiękowego.Amplitudy wibracji są regulowane, w zakresie od 0,1 mm do 100 mm (od szczytu do szczytu), umożliwiając odtworzenie różnych poziomów intensywności wibracji.
• Profile wibracji do dostosowania
  • Operatorzy mają elastyczność w tworzeniu indywidualnych profili drgań w oparciu o określone wymagania badawcze.lub złożonych sekwencji, które naśladują rzeczywiste scenariusze drgań doświadczane przez materiały lotniczeNa przykład, profil może być zaprojektowany w celu symulacji wibracji podczas długotrwałej misji kosmicznej, w tym wibracji podczas startu, manewrów na orbicie i ponownego wjazdu.
• Wysoka zdolność ładunkowa
  • Maszyna do badań drgań jest zaprojektowana do obsługi szerokiej gamy materiałów i komponentów lotniczych, od małych próbek i czujników po duże części konstrukcyjne.o pojemności nieprzekraczającej 10 W,, dzięki czemu nawet największe i najcięższe komponenty lotnicze mogą być dokładnie testowane.

Komora badawcza temperatury i wilgotności

• Szeroki zakres temperatur i wilgotności
  • Komora badawcza temperatury i wilgotności zintegrowana z maszyną do badania drgań może osiągnąć niezwykle szeroki zakres temperatur, zwykle od - 100 °C do + 150 °C.Ten szeroki zakres jest niezbędny do symulacji ekstremalnego zimna przestrzeni i wysokich temperatur doświadczanych podczas ponownego wejścia lub w pobliżu silnikówWymagania dotyczące kontroli wilgotności mogą utrzymywać poziom wilgotności w przestrzeni od 5% do 95%.Badania na ziemi i niektóre scenariusze podczas lotu (np. podczas startu i lądowania w wilgotnych warunkach) wymagają możliwości testowania w różnych poziomach wilgotności.
  • System kontroli temperatury i wilgotności jest bardzo precyzyjny, z marginesem błędu w zakresie ±0,3°C dla temperatury i ±2% dla wilgotności.Ta precyzja zapewnia, że warunki badania ściśle odzwierciedlają rzeczywiste warunki środowiskowe, zapewniające wiarygodne i spójne wyniki badań.
• Szybkie zmiany temperatury i wilgotności
  • Komora jest zdolna do szybkich zmian temperatury i wilgotności, co ma kluczowe znaczenie dla symulacji nagłych zmian w środowisku.Materiały lotnicze doświadczają szybkiego wzrostu temperaturySystem może osiągnąć prędkość przejścia temperatury do 10°C/min i prędkość przejścia wilgotności do 5%/min, umożliwiając testowanie reakcji materiałów na te nagłe zmiany.
• Duża objętość badań
  • W komorze badawczej temperatury i wilgotności dostępna jest przestronna objętość badania, zazwyczaj wahająca się od 3 m3 do 20 m3.Ta duża objętość może pomieścić wiele próbek materiału lotniczego lub nawet kompletnych podkomponentów jednocześnie, umożliwiając efektywne badania i zmniejszając konieczność wielokrotnych testów.Wnętrze komory wyposażone jest w regulowane regały i urządzenia, które ułatwiają prawidłowe ustawienie i bezpieczne mocowanie materiałów podczas badania..

Zintegrowana kontrola i monitorowanie

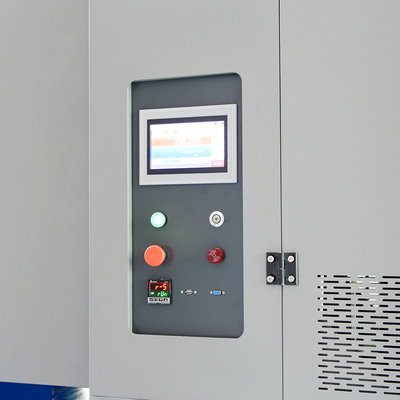

• Interfejs przyjazny dla użytkownika
  • Cały system testowy jest sterowany za pomocą przyjaznego użytkownikowi interfejsu, który upraszcza proces pracy.Interfejs umożliwia operatorom łatwe ustawianie i regulację parametrów badań wibracji (częstotliwości, amplituda i wybór osi) oraz warunki środowiskowe (temperatura i wilgotność).upływ czasu badania, oraz wszelkie alarmy lub ostrzeżenia.
• Kompleksowe pozyskiwanie i analiza danych
  • Wyposażony w kompleksowy system zbierania danych, system badawczy rejestruje wszystkie istotne dane podczas badania, w tym pomiary drgań zarówno w osi pionowej, jak i poziomej,Profile temperatury i wilgotności, a także wszelkich obserwowanych awarii materiału lub zmian wydajności. Dane mogą być przechowywane w bezpiecznej bazie danych i analizowane przy użyciu zaawansowanych narzędzi oprogramowania. System może generować szczegółowe raporty z badań,w tym wykresy, wykresów i analiz statystycznych, aby pomóc inżynierom i badaczom zrozumieć wyniki badań i podejmować świadome decyzje.
• Zdalne monitorowanie i sterowanie
  • Wiele modeli tego układu testowego oferuje możliwości zdalnego monitorowania i sterowania.Ta funkcja umożliwia operatorom monitorowanie postępu badań i regulację parametrów badań z odległego miejscaJest szczególnie przydatny w przypadku operacji testowych na dużą skalę lub gdy nie jest możliwy natychmiastowy dostęp do systemu testowego.

3. Specyficzne parametry

• Parametry drgań

  Siła sinus	300 kgf- 8000 kgf.
  Zakres częstotliwości	DC-3000Hz
  Maks. przemieszczenie p-p	51-100 mm
  Maksymalne przyspieszenie	100 g
  Maksymalna prędkość (m/s)	2.0
  Maks. ładunek.	300-5000 kg

• Parametry komory badawczej o temperaturze i wilgotności

  • Model	FC-150	FC-270	FC-456	FC-1000
    Wymiary wewnętrzne ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Wymiary zewnętrzne ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Materiał wewnętrzny	#304 Stal nierdzewna
    Materiał zewnętrzny	Powłoka powlekana # 304 ze stali nierdzewnej
    Zakres temperatury	+ 150°C ~ - 70 °C
    Rozdzielczość temperatury °C	0.01
    Stabilność temperatury w °C	± 0.3
    Wysoka temperatura °C	100	100	100	100
    Czas ogrzewania (min)	20	30	30	30
    Niska temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Czas chłodzenia (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    System cyrkulacji powietrza	System konwekcji mechanicznej
    System chłodzenia	Importowane sprężarki, parowniki, kondensatory gazowe
    System ogrzewania	Sus304 Ogrzewacz szybki ze stali nierdzewnej
    Kontroler	Panel dotykowy
    Wymagania dotyczące mocy elektrycznej	3 fazy 380V ±10% 50/60Hz
    Urządzenie bezpieczeństwa	Szklane okienko, otwór 50 mm, lampa wskazująca ruch, oświetlenie skrzynki, stojak międzywarstwowy* 2 sztuk, ochrona obciążenia układu obwodowego, ochrona obciążenia sprężarki, ochrona obciążenia układu sterującego,ochrona obciążeń systemu grzewczego, ochrona przed obciążeniem nadtemperaturowym, lampa wskazująca usterkę

4Funkcje produktu

• Badanie niezawodności
  • Wykorzystując materiały lotnicze do kombinowanych wibracji pionowych i poziomych, wraz z zmianami temperatury i wilgotności, system pomaga zidentyfikować potencjalne słabe punkty i punkty awarii.Pozwala to na poprawę właściwości materiału i konstrukcji komponentów w celu zwiększenia niezawodności i trwałości, zmniejszając ryzyko awarii w krytycznych fazach lotu.
• Optymalizacja projektu
  • Dane zebrane z badań dostarczają cennych informacji na temat reakcji materiałów lotniczych na różne warunki.poprawa procesów produkcyjnychNa przykład, jeśli materiał kompozytowy wykazuje oznaki delaminacji w określonych warunkach drgań i temperatur,konstrukcję można modyfikować w celu poprawy jej odporności.
• Kontrola jakości
  • System służy jako kluczowe narzędzie kontroli jakości w przemyśle lotniczym.producenci mogą zapewnić, że spełniają wymagane standardy jakościPomaga to zapobiegać kosztownym awariom oraz zapewnia bezpieczeństwo astronautów i sukces misji kosmicznych.
• Badanie zgodności
  • Wiele przepisów i norm lotniczych wymaga, aby materiały i komponenty były testowane w określonych warunkach drgań i środowiska.Maszyna do badania drgań pionowych i poziomych w połączeniu z temperaturą, komora badawcza na wilgotność umożliwia producentom przeprowadzenie badań zgodności w celu zapewnienia, że ich produkty spełniają te wymagania.

5Produkcja i zapewnienie jakości

• Ścisły proces produkcji
  • Wytwarzanie tego układu testowego połączonego następuje zgodnie ze ścisłymi procedurami kontroli jakości.od generatorów drgań i czujników temperatury i wilgotności do elektroniki sterowania i ramy konstrukcyjnej, jest pozyskiwany od wiarygodnych dostawców i podlega gruntownej kontroli i testowaniu.System jest kalibrowany i weryfikowany na wielu etapach podczas produkcji w celu zapewnienia jego dokładności i wydajności.
• Certyfikacja i walidacja jakości
  • Nasz system badawczy uzyskał odpowiednie certyfikaty jakości, takie jak normy ISO dla urządzeń badawczych i certyfikaty specyficzne dla przemysłu lotniczego.Został również zatwierdzony przez niezależne laboratoria badawcze w celu zapewnienia, że spełnia standardy branżowe i zapewnia dokładne i wiarygodne wyniki badań.Stale aktualizujemy i udoskonalamy nasz produkt w oparciu o najnowsze postępy technologiczne i opinie klientów, aby utrzymać wysoką jakość i wydajność.

6Obszary zastosowań i historie sukcesu

• Badanie materiałów złożonych
  • Firma lotnicza wykorzystała ten system do testowania nowego rodzaju materiału kompozytowego do skrzydeł samolotów.wraz z ekstremalnymi warunkami temperatury i wilgotnościBadania wykazały, że na wytrzymałość i trwałość materiału wpływają warunki wysokiej wilgotności i niskich temperatur.Poprzez modyfikację formuły żywicy kompozytu i procesu produkcji, firma była w stanie poprawić wydajność materiału, zapewniając niezawodność skrzydeł samolotu.
• Badania komponentów elektronicznych
  • Producent komponentów elektronicznych w przestrzeni kosmicznej wykorzystał ten system do testowania wydajności płytek drukowanych.PCB były narażone na różne drgania i warunki środowiskowe w celu symulacji środowiska podczas lotu.Badania wykazały, że połączenia lutowe na PCB są podatne na awarie w przypadku drgań o wysokiej częstotliwości i szybkich zmian temperatury.Poprawa procesu lutowania i dodanie materiałów tłumiących drgania, producent był w stanie zwiększyć niezawodność PCB, zmniejszając ryzyko awarii elektronicznej podczas lotu.
• Badania środków uszczelniających i klejnotów
  • Firma specjalizująca się w uszczelniaczach i klejach lotniczych wykorzystała system do testowania wydajności swoich produktów.i cykli wilgotności w celu symulacji warunków, z którymi napotkaliby się w zastosowaniach lotniczych i kosmicznychBadania wykazały, że niektóre uszczelniacze i kleje tracą swoją skuteczność w warunkach wysokiej wilgotności i silnych drgań.Poprzez przekształcenie produktów i poprawę ich właściwości przyczepieniowych, firma była w stanie opracować bardziej niezawodne uszczelniacze i kleje do użytku w przemyśle lotniczym.

7. Usługi i wsparcie

• Konsultacje techniczne przed sprzedażą
  • Nasz zespół ekspertów w dziedzinie badań lotniczych i kosmicznych udziela dogłębnych konsultacji technicznych, aby pomóc klientom zrozumieć możliwości i przydatność systemu do specyficznych potrzeb testowych.Oferujemy pokazy i szkolenia, aby zapoznać klientów z działaniem i funkcjonalnością systemu przed zakupemPomaga również w wyborze odpowiednich parametrów i akcesoriów testowych w oparciu o materiały lotnicze, które mają zostać przetestowane.
• Po-sprzedaż i obsługa techniczna
  • Oferujemy kompleksową obsługę posprzedażową, w tym instalację i uruchomienie na miejscu.i napraw awaryjnychZapewniamy prawdziwe części zamienne i terminowe ulepszenia, aby zapewnić długoterminową wydajność i niezawodność systemu testowego.Oferujemy również umowy usługowe obejmujące konserwację zapobiegawczą i priorytetowe wsparcie techniczne.
• Szkolenie i wsparcie techniczne
  • Prowadzimy programy szkoleniowe dla nowych użytkowników, aby upewnić się, że mogą skutecznie obsługiwać system testowania i interpretować wyniki testów.pomoc w rozwiązywaniu problemów, i oferuje wskazówki dotyczące optymalizacji metody badania.Zapewniamy również aktualizacje oprogramowania i wsparcie dla systemów pozyskiwania i analizy danych, aby utrzymać system na bieżąco z najnowszymi funkcjami i technologiami.
